Układ grawitacyjny CO — jak działa i kiedy warto go zastosować?

Co to jest układ grawitacyjny CO?

Grawitacyjne systemy centralnego ogrzewania to klasyczne rozwiązanie bazujące na zjawisku naturalnej konwekcji. Cały mechanizm opiera się na zmiennej gęstości wody wywołanej różnicą temperatur: podgrzana ciecz staje się lżejsza, dzięki czemu samoczynnie unosi się do grzejników, by po oddaniu ciepła i schłodzeniu powrócić do kotła.

Jak ogrzać mieszkanie w bloku? Skuteczne metody i porady

Największą zaletą tej instalacji jest całkowita niezależność od prądu, co czyni ją niezwykle odporną na awarie sieci energetycznej. Brak pomp obiegowych czy zaawansowanej elektroniki nie tylko zwiększa bezawaryjność, ale również sprawia, że system działa niemal bezgłośnie.

Choć układ cechuje się pewną bezwładnością i powolnym obiegiem wody, wielu użytkowników wybiera go ze względu na:

• prostotę obsługi,
• wymierne oszczędności wynikające z braku urządzeń pobierających energię elektryczną.

W jakich budynkach taki układ ma sens?

Rozwiązanie to najlepiej sprawdza się w budynkach o nieskomplikowanej bryle i niedużym metrażu. Optymalną wydajność instalacja osiąga, gdy dystans od źródła ciepła do ostatniego grzejnika mieści się w granicach 25 metrów. Taki model pracy doskonale odnajduje się w starszych domach czy obiektach letniskowych, zwłaszcza gdy zależy nam na niezależności od prądu.

Centralne ogrzewanie w bloku – schemat i kluczowe elementy

Systemy grawitacyjne świetnie współgrają z kotłami na paliwo stałe, w tym na drewno lub pellet. Ich montaż wymaga jednak przemyślanego prowadzenia rur w układzie górnym lub dolnym, co automatycznie eliminuje możliwość zastosowania podłogówki o dużej bezwładności cieplnej. Planując inwestycję, trzeba mieć na uwadze, że ograniczony zasięg naturalnego obiegu wody wymusza rezygnację z rozbudowanych instalacji opartych na rozdzielaczach.

Jeśli w przyszłości zdecydujesz się na modernizację i przejście na nowoczesne pompy ciepła lub kotły gazowe, niezbędne będzie przekształcenie układu na pompowy.

Jak działa centralne ogrzewanie grawitacyjne?

W instalacjach grawitacyjnych ruch wody odbywa się w sposób naturalny, bez wsparcia urządzeń mechanicznych. Gdy woda w kotle osiąga wyższą temperaturę, staje się lżejsza i samoczynnie wędruje ku górze, trafiając do przewodów zasilających. Różnica gęstości oraz ciśnienia wypycha ten gorący czynnik do grzejników – najczęściej masywnych, żeliwnych konstrukcji, które efektywnie przekazują ciepło do wnętrza budynku. Po oddaniu energii woda stygnie, staje się cięższa i grawitacja kieruje ją z powrotem do źródła ciepła.

Ogrzewanie w blokach – przepisy dotyczące minimalnej temperatury

Aby proces ten przebiegał bez zakłóceń, kluczowe jest ograniczenie oporów przepływu. Dlatego stosuje się:

• rury o większych średnicach, co minimalizuje tarcie,
• precyzyjny montaż z zachowaniem odpowiednich spadków,
• naczynie wzbiorcze montowane w najwyższym punkcie instalacji.

Wszelkie wahania objętości czynnika grzewczego przejmuje naczynie wzbiorcze. Cały system wyróżnia się wyjątkową stabilnością, a ponieważ opiera się wyłącznie na zjawiskach fizycznych, pozwala całkowicie zrezygnować z pomp obiegowych i stałego zasilania elektrycznego.

Jakie elementy tworzą układ grawitacyjny?

Sercem każdego systemu grzewczego jest kocioł, przy czym najpopularniejszym wyborem pozostają modele na paliwo stałe, choć w sprzyjających warunkach z powodzeniem instaluje się także urządzenia gazowe. Sprawną dystrybucję energii zapewniają rury o pokaźnych średnicach, które minimalizują opory hydrauliczne i ułatwiają swobodną cyrkulację wody. Jako odbiorniki ciepła doskonale sprawdzają się klasyczne grzejniki żeliwne, cenione za wyjątkową zdolność do akumulowania temperatury. Nad bezpieczeństwem i stabilnością całego układu czuwa naczynie wzbiorcze otwarte, montowane zazwyczaj w najwyższym punkcie instalacji.

Ogrzewanie centralne w bloku – koszty instalacji i eksploatacji

Modernizacja systemu często wymusza jednak zastosowanie nowocześniejszej armatury, w tym:

• zaworów odcinających,
• odpowietrzników usuwających uciążliwe pęcherze powietrza.

Jeśli zdecydujemy się na zamknięcie obiegu, niezbędne staje się włączenie do sieci:

• naczynia przeponowego,
• odpowiedniego zespołu bezpieczeństwa.

W bardziej zaawansowanych konstrukcjach kluczową rolę odgrywa wymiennik płytowy, który separuje poszczególne obiegi lub zajmuje się przygotowaniem ciepłej wody użytkowej. Z kolei precyzyjne sterowanie temperaturą zasilania umożliwiają zawory trój- i czterodrogowe. Zastosowanie rozdzielaczy w układach typu gwiazda oraz montaż głowic termostatycznych przy grzejnikach daje użytkownikowi pełną kontrolę nad klimatem w każdym pomieszczeniu. Wszystkie te elementy tworzą przemyślaną całość, która przy właściwej konfiguracji zapewnia niezawodne ogrzewanie bez konieczności stosowania pomp obiegowych.

Jak zrobić ogrzewanie centralne? Przewodnik krok po kroku

Jak zaprojektować instalację grawitacyjną?

Projektowanie sprawnej instalacji grawitacyjnej to proces wymagający precyzji, szczególnie w zakresie obliczeń hydraulicznych. Pozwalają one trafnie ocenić zapotrzebowanie budynku na ciepło i dobrać kocioł o właściwej mocy. Sercem układu jest różnica poziomów między źródłem ciepła a najniżej zamontowanym grzejnikiem, ponieważ to ona odpowiada za wytworzenie ciśnienia napędowego.

Podczas przygotowywania projektu nie można zapomnieć o zachowaniu przynajmniej półprocentowego spadku przewodów w kierunku przepływu wody. Takie rozwiązanie ułatwia usuwanie powietrza z instalacji, co bezpośrednio przekłada się na lepszą cyrkulację. Równie istotny jest dobór średnic rur; w systemach bezpompowych najlepiej sprawdzają się te o większych przekrojach, gdyż skutecznie ograniczają opory hydrauliczne.

Warto również pamiętać o ograniczeniach wynikających z odległości. Jeśli grzejniki znajdują się zbyt daleko od kotła, woda może nadmiernie wystygnąć, zanim odda ciepło do pomieszczenia. Całość musi być uzupełniona naczyniem wzbiorczym, które umieszcza się w najwyższym punkcie układu, by bezpiecznie przejmowało zmiany objętości cieczy.

Co jest podłączone do instalacji centralnego ogrzewania? Kluczowe elementy i źródła ciepła

Choć inwestycja w materiały o dużych przekrojach podnosi koszty początkowe, warto pomyśleć o przyszłości już na etapie planowania. Projektując instalację tak, by w razie potrzeby można było dołączyć pompy obiegowe, zawory termostatyczne czy rozdzielacze, zyskujemy elastyczność. Dzięki temu modernizacja systemu w kolejnych latach będzie prostsza, a budynek utrzyma optymalną sprawność cieplną.

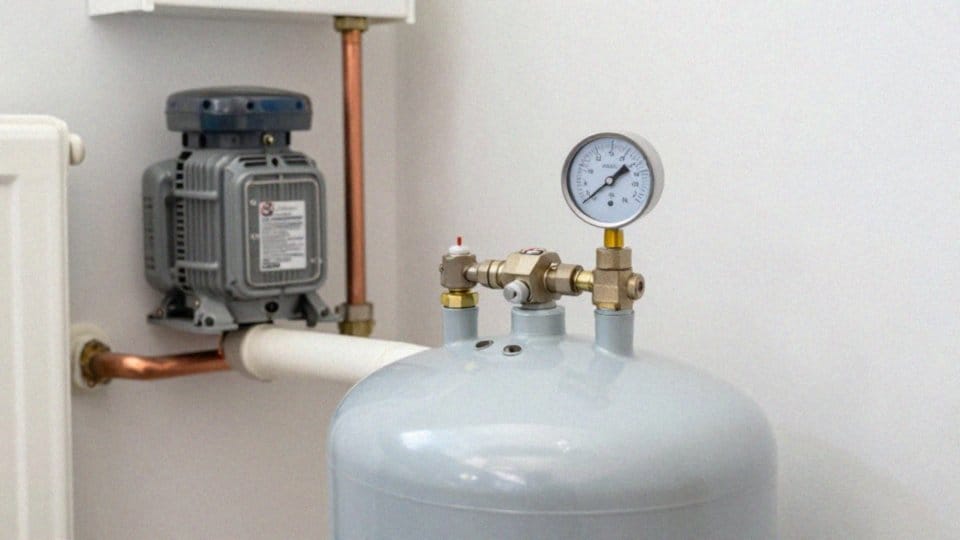

Czy warto modernizować instalację grawitacyjną?

Warto rozważyć modernizację ogrzewania, by podnieść efektywność cieplną i otworzyć się na nowoczesne rozwiązania, jak:

• pompy ciepła,
• wydajne kotły kondensacyjne.

Przejście na układ zamknięty otwiera drogę do montażu pompy obiegowej, co skutecznie niweluje bezwładność systemu i gwarantuje precyzyjne dostarczanie energii do pomieszczeń. Taka przebudowa to także idealna okazja do instalacji zaworów termostatycznych, które odczuwalnie redukują comiesięczne wydatki na opał. Łącząc historyczne instalacje z nowoczesnymi źródłami ciepła, warto pamiętać o zastosowaniu wymiennika płytowego oraz dokładnym wypłukaniu rur. Dzięki temu unikniesz uciążliwego hałasu i zminimalizujesz ryzyko przedwczesnych awarii.

Czym przykleić ekran za grzejnikiem? Wybór kleju i techniki montażu

Warto też zainwestować w zawór 3D lub 4D – to proste zabezpieczenie powrotu kotła znacząco wydłuża jego bezawaryjną pracę. Choć cały proces wiąże się z kosztami robocizny i zakupu podzespołów, szybko przekłada się na wyższy komfort domowników. Odpowiednio przemyślana adaptacja starych układów, wsparta właściwą izolacją budynku, to sprawdzony sposób na niezawodne ogrzewanie i wymierne oszczędności paliwa.
