Co to jest układ otwarty w C.O.?
W instalacjach centralnego ogrzewania układ otwarty stanowi rozwiązanie, w którym woda ma bezpośredni kontakt z atmosferą poprzez specjalne naczynie wzbiorcze, nazywane często przelewowym. Element ten montuje się w najwyższym punkcie systemu, co pozwala na naturalne niwelowanie zmian objętości cieczy wywołanych wahaniami temperatury. Co istotne, konstrukcja ta umożliwia obieg czynnika grzewczego nawet w przypadku braku prądu, co czyni ją sprawdzonym wyborem dla kotłów na paliwa stałe.
Urządzenia te, charakteryzujące się dużą bezwładnością, wymagają niezawodnych metod ochrony przed przegrzaniem, które zapewnia właśnie otwarta architektura hydrauliczna. Projektując taką instalację, należy pamiętać o starannym dobraniu średnic rur, aby zminimalizować opory przepływu, ponieważ stały kontakt wody z powietrzem jest nieunikniony.
Rozwiązanie to niesie jednak ze sobą pewne minusy:
- ciągłe napowietrzanie wody sprzyja korozji metalowych komponentów,
- wymusza regularną konserwację układu,
- konieczne jest systematyczne usuwanie nagromadzonych gazów.
Można to robić ręcznie lub stosując automatyczne odpowietrzniki, które znacząco poprawiają komfort użytkowania.
Jak wygląda schemat podłączenia bojlera do pieca C.O.?
Podłączenie bojlera opiera się na poprowadzeniu rur z pieca centralnego ogrzewania prosto do wymiennika lub płaszcza urządzenia, gdzie obieg wody zamyka się poprzez powrót do kotła. W nowoczesnych systemach kluczową rolę odgrywa zawór trójdrożny z siłownikiem – rozwiązanie to nadaje priorytet podgrzewaniu wody użytkowej, co znacząco przyspiesza jej nagrzewanie.
Prawidłowo przygotowany schemat instalacji uwzględnia szereg niezbędnych elementów:
- Zawór zwrotny skutecznie blokuje grawitacyjne cofanie się wody,
- Pompa obiegowa C.W.U. wymusza jej przepływ przez wymiennik,
- Króciec cyrkulacyjny gwarantuje natychmiastowy dostęp do ciepłej wody w kranie,
- Zawór mieszający chroni kocioł przed ryzykiem zbyt niskiej temperatury powrotu,
- Wymiennik płytowy separuje obieg kotła od pozostałej instalacji.
Projektując układ, należy zwrócić szczególną uwagę na średnice rur oraz opory przepływu, gdyż mają one bezpośrednie przełożenie na wydajność całego procesu przekazywania energii. W przypadku instalacji typu otwartego konieczne jest wpięcie naczynia przelewowego wraz z rurą wzbiorczą, co zabezpiecza układ przed niebezpiecznym wzrostem ciśnienia. Kiedy używamy kotła na paliwo stałe, dla ochrony termicznej instalacji instaluje się dodatkowo zawór czterodrożny. Całość konstrukcji powinna być przemyślana tak, aby umożliwić bezproblemowe odpowietrzanie oraz swobodny serwis każdego z zamontowanych podzespołów.
Jakie elementy zawiera układ otwarty?
Solidny układ instalacji otwartej opiera się na dwunastu kluczowych komponentach. Sercem systemu jest zazwyczaj kocioł na paliwa stałe, ściśle współpracujący z naczyniem wzbiorczym. Umieszczony w najwyższym punkcie instalacji zbiornik skutecznie chroni kocioł przed niebezpiecznym wzrostem ciśnienia, a nadmiar wrzącej wody odprowadzany jest przez specjalną rurę przelewową.
O prawidłową cyrkulację czynnika grzewczego dbają:
- pompy obiegowe,
- pompy przeznaczone do ciepłej wody użytkowej.
Równowagę w przepływach między grzejnikami a ogrzewaniem podłogowym utrzymują:
- zawory termostatyczne,
- zawory różnicowe.
W bardziej zaawansowanych projektach montuje się:
- wymiennik płytowy do odseparowania pętli,
- bufor energii magazynujący nadwyżki ciepła wytworzone przez kocioł.
Niezbędna armatura obejmuje również:
- separator zanieczyszczeń filtrujący krążącą wodę,
- zawór bezpieczeństwa,
- zawór zwrotny, który eliminuje ryzyko cofania się strumienia cieczy.
Za dystrybucję mediów do poszczególnych stref odpowiadają rozdzielacze, natomiast automatyczne odpowietrzniki skutecznie usuwają gazy z najbardziej newralgicznych miejsc systemu. Zastosowanie zaworów odcinających znacząco ułatwia serwisowanie, pozwala bowiem na naprawy bez konieczności spuszczania wody z instalacji. Finalna sprawność całego układu zależy od precyzyjnego doboru średnic rur oraz poprawnej konfiguracji osprzętu, co wspólnie gwarantuje stabilną temperaturę i bezpieczne ciśnienie robocze.

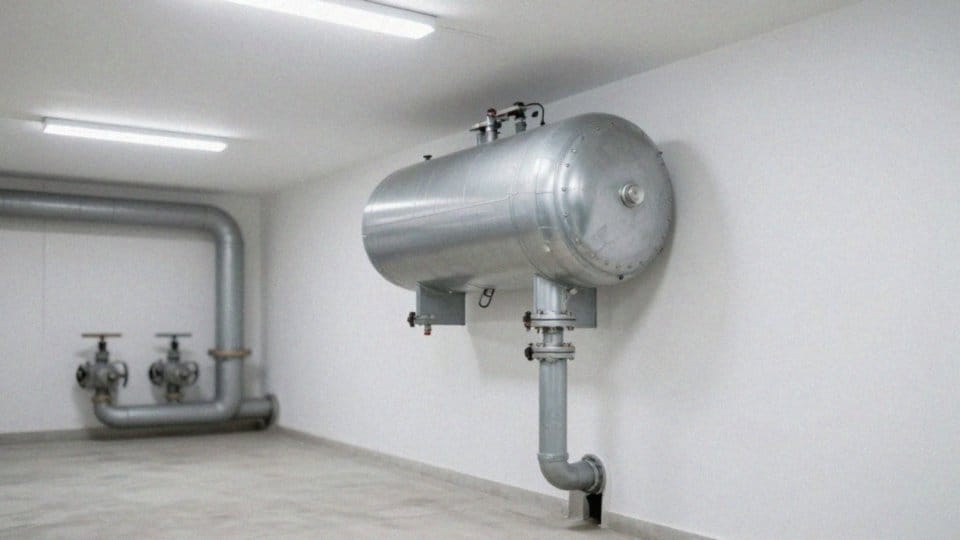

Jak podłączyć naczynie wzbiorcze i rurę przelewową?
Naczynie wzbiorcze najlepiej umieścić w najwyższym punkcie instalacji, bezpośrednio nad samym kotłem. Takie usytuowanie nie tylko ułatwia swobodne odpowietrzanie układu, ale również pozwala na skuteczną kompensację zmian objętości wody pod wpływem temperatury.
Pamiętaj, aby połączenie naczynia z pionem wzbiorczym miało jak najmniejsze opory przepływu i zachowywało ciągły spadek w stronę kotła – to sprawdzony sposób na uniknięcie kłopotliwych poduszek powietrznych.
Kwestia rury przelewowej jest równie istotna dla bezpieczeństwa; jej średnica musi być na tyle duża, by w razie zagotowania wody sprawnie odprowadziła nadmiar czynnika. Zazwyczaj wyprowadza się ją poza budynek lub do odpowiedniego punktu kanalizacyjnego, dbając przy tym o solidną izolację chroniącą przed zamarzaniem.
Kluczową zasadą, której nie wolno łamać, jest zakaz montowania jakiejkolwiek armatury odcinającej na przewodzie wzbiorczym. Każda blokada w tym miejscu odcina naczynie od atmosfery, co bezpośrednio zagraża całemu systemowi.
Podczas montażu warto również pamiętać o kilku technicznych detalach:
- zapewnij drożność rury wzbiorczej,
- zadbać o łatwy dostęp do naczynia, aby w przyszłości bez problemu kontrolować poziom wody i stan odpowietrzenia,
- jeśli projekt tego wymaga, zainstaluj dodatkowe zawory zwrotne w wyznaczonych sekcjach,
- dobór rur o właściwych średnicach eliminuje ryzyko wzrostu ciśnienia powyżej normy,
- dobrze współpracuje z rozszerzalnością termiczną materiałów.
Dbanie o te szczegóły to gwarancja trwałości instalacji, zwłaszcza w przypadku kotłów na paliwa stałe, gdzie stabilna praca ma kluczowe znaczenie.

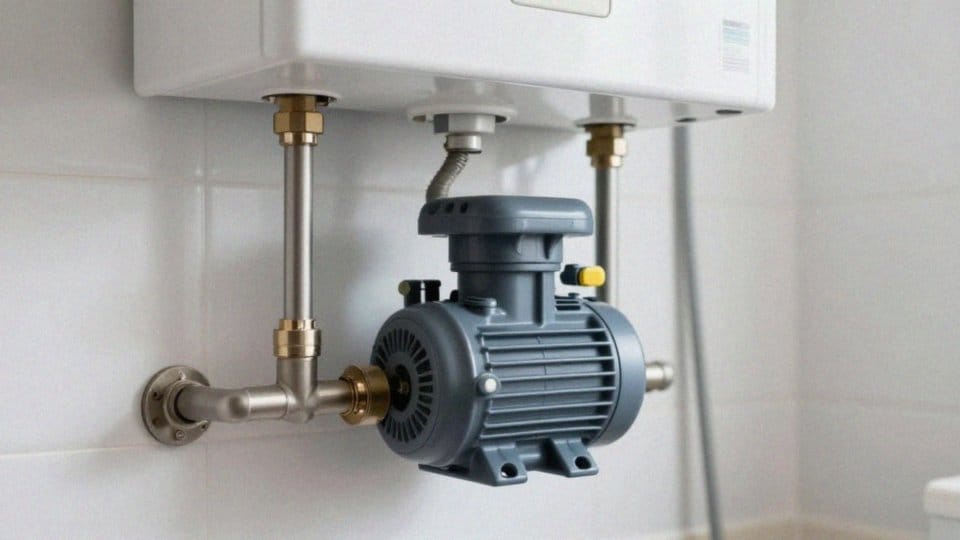

Jak dobrać pompę do C.O. i C.W.U.?
Dobór komponentów systemu grzewczego to zadanie wymagające precyzji, gdyż każdy detal wpływa na sprawność obiegu. Zamiast działać na wyczucie, należy dokładnie przeanalizować:
- spadki ciśnienia,
- opory przepływu,
- wysokość podnoszenia,
- liczbę grzejników,
- średnicę rur.
Wybór odpowiedniej pompy obiegowej oraz jednostki dedykowanej do ciepłej wody użytkowej opiera się na zestawieniu parametrów takich jak:
- wydajność w metrach sześciennych na godzinę,
- opory miejscowe,
- charakterystyka H-Q, określająca zależność mocy od wydajności pompy.
W nowoczesnych układach coraz lepiej sprawdzają się urządzenia z funkcją autoadapt, które automatycznie modyfikują swoje parametry w odpowiedzi na zmienne warunki pracy. Jeśli planujesz instalację ogrzewania podłogowego lub budowę rozległych pionów, warto rozważyć separację obiegów. Rozdzielenie sekcji grzejnikowej od układu C.W.U. przy pomocy dwóch pomp pozwala na ich niezależną pracę, co znacząco podnosi efektywność całej sieci.
Warto również zadbać o pompę cyrkulacyjną przy bojlerze, dzięki której nie musisz czekać na ciepłą wodę po otwarciu kranu. Pamiętaj, że kluczem do sukcesu jest odpowiednia hydraulika – zbyt wąskie rury generują zbędne opory, zmuszając pompę do cięższej pracy i niepotrzebnego zużycia prądu. Dobrym nawykiem jest włączenie regulatora kotła do zarządzania pompami oraz pozostawienie niewielkiego zapasu mocy na wypadek ewentualnej rozbudowy instalacji w przyszłości.
Skomplikowane układy warto wyposażyć w bufor ciepła, który wygładza cykle pracy kotła, oraz zawory różnicowe zabezpieczające pompę w razie awarii sterowników. Pamiętaj też, że dokładne uwzględnienie oporów stwarzanych przez zawory termostatyczne pozwoli uniknąć irytujących szumów w rurach i zapewni ekonomiczną eksploatację systemu.
Jak podłączyć bojler do zasilania elektrycznego?
Podłączenie elektryczne bojlera zależy przede wszystkim od jego mocy oraz parametrów domowej instalacji. Jeśli dysponujesz urządzeniem o mocy do 2 kW, najpewniej obsłuży je standardowa sieć jednofazowa 230 V. Sytuacja zmienia się przy mocniejszych jednostkach przekraczających 4–6 kW – one często wymagają zasilania trójfazowego oraz zaawansowanych zabezpieczeń w rozdzielnicy.
Zanim przystąpisz do montażu, zacznij od analizy dokumentacji technicznej. Pozwoli to dobrać bezpieczniki o właściwej charakterystyce oraz przewody o przekroju adekwatnym do obciążenia. Pamiętaj, że każdy obwód powinien być chroniony dedykowanym wyłącznikiem różnicowoprądowym i nadprądowym.
Jednym z najważniejszych punktów jest uziemienie metalowej obudowy zbiornika, co stanowi niezbędną barierę przed ryzykiem porażenia. Aby uniknąć przegrzewania, stosuj wyłącznie certyfikowane przewody o odpowiedniej grubości.
Przygotowanie przyłączy hydraulicznych warto powierzyć doświadczonemu fachowcowi, który sprawdzi ich szczelność. Niezależnie od tego, czy używasz rur miedzianych, czy systemu PEX, kluczowe jest odizolowanie połączeń elektrycznych od jakiejkolwiek wilgoci.
W przypadku mocnych urządzeń grzewczych, podpięcie do sieci oraz końcowy przegląd powinny trafić w ręce certyfikowanego specjalisty. Instalacja trójfazowa wymaga nie tylko precyzji, ale także ścisłego przestrzegania norm bezpieczeństwa narzuconych przez producenta.
Ewentualne usterki zabezpieczeń termicznych to sygnał, by natychmiast wezwać serwis – zaniedbanie może doprowadzić do niebezpiecznego wzrostu temperatury wody. Na koniec każdej modernizacji wymaga się uzyskania od wykwalifikowanego serwisanta deklaracji potwierdzającej poprawność wykonanej pracy.
Czy układ otwarty pasuje do kotła na paliwo stałe?
Wybór układu otwartego dla instalacji z kotłami na paliwa stałe to nie tylko kwestia rekomendacji, ale wymóg podyktowany przepisami technicznymi. Główne obostrzenia wynikają z ryzyka niekontrolowanego wzrostu ciśnienia oraz temperatury, która mogłaby przekroczyć punkt wrzenia wody. Aby uniknąć zagrożeń, otwarta architektura hydrauliczna współdziała z naczyniem wzbiorczym, które w sytuacjach kryzysowych pozwala na bezpieczne odprowadzenie nadmiaru czynnika przez rurę przelewową. Taki mechanizm stanowi swoistą polisę ubezpieczeniową, chroniąc urządzenie przed awarią podczas nagłego skoku temperatury.
Aby system był jeszcze bardziej wydajny i długowieczny, warto wyposażyć go w przemyślane rozwiązania wspierające:
- bufor ciepła znacząco stabilizuje pracę kotła, ograniczając konieczność częstego rozpalania,
- zawory mieszające chronią wymiennik przed niszczycielską korozją niskotemperaturową, dbając o właściwą temperaturę powrotu,
- stosowanie separatorów zanieczyszczeń jest niezbędne, by usuwać osady powstające na skutek kontaktu wody z powietrzem w otwartym zbiorniku.
Choć taka instalacja wymaga nieco większej uwagi w kwestii usuwania gazów czy zabezpieczenia elementów metalowych, odpowiednia armatura oraz dbałość o detale gwarantują trwałość systemu przez wiele lat, zapewniając domownikom sprawne i przewidywalne ogrzewanie.
Kiedy wezwać specjalistę do montażu instalacji?
Przy integracji kotła na paliwo stałe z układem otwartym, pomoc doświadczonego fachowca jest nieodzowna. Wynika to nie tylko z wymogów bezpieczeństwa, ale także z potrzeby precyzyjnego montażu układów termicznych. Specjalista zadba o:
- prawidłowe wpięcie zaworu czterodrożnego, który stanowi skuteczną barierę przed korozją niskotemperaturową,
- poprawną instalację naczynia wzbiorczego,
- zainstalowanie rury przelewowej – elementów kluczowych dla integralności całej instalacji.
Udział instalatora okazuje się niezbędny w wielu aspektach technicznych. Odpowiada on między innymi za:
- przyłączenie bojlera do zasilania trójfazowego przy zachowaniu wymagań związanych z izolacją przeciwwilgociową,
- precyzyjne dobranie mocy pompy obiegowej, biorąc pod uwagę opory przepływu oraz przekroje rur,
- przeprowadzenie napełniania układu, zwieńczone dokładnymi testami szczelności.
Po stronie hydraulika leży również:
- kalibracja regulatora kotła,
- ustawienie zaworów mieszających,
- konfiguracja pomp wyposażonych w funkcję autoadapt.
Jego wsparcie jest równie istotne przy:
- montażu bufora ciepła,
- separatorów zanieczyszczeń,
- rozmieszczeniu odpowietrzników.
Fachowiec weryfikuje poprawność średnic rur, co pozwala wyeliminować uciążliwe szumy w instalacji i zminimalizować zbędne opory hydrauliczne. Na finałowym etapie specjalista przeprowadza odbiór techniczny, potwierdzając, że wszystkie komponenty, w tym zawory bezpieczeństwa, pracują zgodnie z normami, skutecznie chroniąc dom przed niebezpiecznym wzrostem ciśnienia roboczego.
