Co to jest układ otwarty CO?
| Cecha | Opis | Konsekwencje |
|---|---|---|
| Naczynie wzbiorcze | Otwarte, bezpośredni kontakt z powietrzem | Zapobiega uszkodzeniu systemu grzewczego |
| Budowa | Prostsza | Możliwość działania grawitacyjnego |
| Pompa obiegowa | Może działać bez pompy | Rozwiązanie dla starszych urządzeń grzewczych |
| Koszty eksploatacji | Wyższe | Wymaga rozważenia wersji z pompą dla efektywności |
W układzie otwartym centralnego ogrzewania woda styka się bezpośrednio z atmosferą za pośrednictwem naczynia wzbiorczego, które montuje się w najwyższym punkcie instalacji. Pełni ono rolę nie tylko zbiornika przelewowego, ale przede wszystkim bezpiecznika – stabilizuje ciśnienie robocze i chroni system przed jego niebezpiecznym wzrostem w przypadku przegrzania.
Całość opiera się zazwyczaj na obiegu grawitacyjnym, dzięki czemu gorąca woda samoczynnie krąży między kotłem na paliwo stałe a grzejnikami. Niestety, ciągły kontakt medium z powietrzem niesie ze sobą szereg niedogodności:
- tlen sprzyja korozji rur,
- intensywne wytrącanie się osadów i kamienia kotłowego,
- częste uciążliwe zapowietrzanie instalacji,
- nieustanne odparowywanie wody, co wymusza jej regularne uzupełnianie.
Choć rozwiązanie to wciąż spotyka się w starszych domach z kotłami na paliwo stałe, zdecydowanie odradza się je przy nowoczesnych technologiach. W przypadku pomp ciepła, kotłów gazowych czy ogrzewania podłogowego obecność tlenu i osadów mogłaby drastycznie skrócić życie wymienników ciepła, prowadząc do ich szybkiej degradacji.
Czy układ otwarty z pompą ma sens?
| Aspekt | Opis | Zastosowanie |
|---|---|---|
| Cyrkulacja wody | Wymuszona przez pompę obiegową | Zwiększenie efektywności grzewczej |
| Konstrukcja | Łączy prostotę z wymuszonym obiegiem | Modernizacja istniejących instalacji otwartych |
| Kompatybilność | Możliwy w układzie otwartym | Domy, gdzie instalacja była wcześniej otwarta |
Wprowadzenie pompy obiegowej do układu otwartego to sprawdzony sposób na znaczną poprawę wydajności instalacji. Wymuszenie szybszego obiegu wody sprawia, że ciepło dociera do grzejników oraz zasobnika c.w.u. o wiele sprawniej, co staje się kluczowe zwłaszcza przy niskim ciśnieniu w systemie.
Możliwość sterowania prędkością przepływu daje domownikom realny wpływ na temperaturę w pomieszczeniach, podnosząc tym samym stabilność pracy całego ogrzewania. Dla właścicieli starszych budynków taka modernizacja jest wyjątkowo opłacalna. Dzięki niej można bowiem sięgnąć po rury o mniejszych średnicach, co odczuwalnie redukuje koszty materiałowe.
Nie można jednak zapominać o wyzwaniach, jakie niesie za sobą otwarta konstrukcja. Stały dopływ powietrza sprzyja korozji rur i przyspiesza odkładanie się kamienia kotłowego, co utrudnia automatyzację instalacji i wymusza regularną konserwację. Warto też pamiętać, że planując montaż bardziej nowoczesnych urządzeń, na przykład pomp ciepła, zazwyczaj niezbędne będzie przejście na układ zamknięty – często wymagają tego nie tylko względy techniczne, ale i warunki gwarancji producenta.

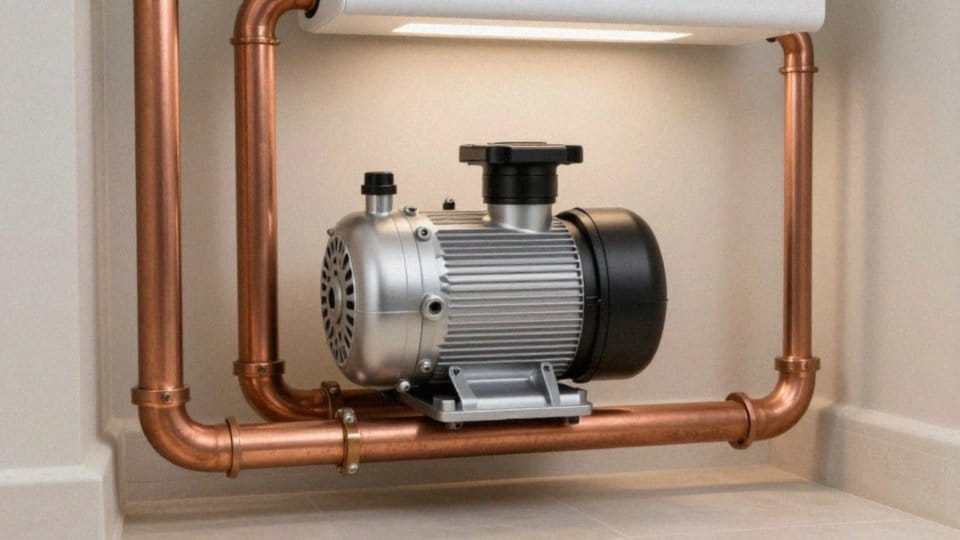

Kiedy modernizować układ otwarty i montować pompę?
Jeśli zauważasz, że grzejniki nie grzeją tak, jak powinny, często się zapowietrzają lub po prostu tracą wydajność, to wyraźny sygnał, że czas pomyśleć o modernizacji instalacji. Dodanie pompy obiegowej to świetny sposób, by poprawić komfort cieplny w domu i tchnąć w system trochę nowoczesnej automatyki. Takie zmiany najlepiej planować przy okazji większych przeróbek, jak:
- instalacja bojlera,
- wymiana wymiennika ciepła,
- podłączenie kotła na paliwo stałe.
Nie zapominaj też o tym przed planowaną termomodernizacją – ocieplenie budynku sprawi, że zapotrzebowanie na ciepło drastycznie spadnie, co wymusza korektę ustawień całego układu. Kiedy w grę wchodzą nowoczesne rozwiązania, takie jak pompy ciepła, kluczowe staje się zrozumienie specyfiki różnych układów. Producenci stawiają tu zazwyczaj bardzo konkretne wymogi co do ciśnienia roboczego, których nie można ignorować. Warto przy okazji wyposażyć instalację w elementy zwiększające bezpieczeństwo, jak:
- zawory różnicowe,
- trójdrogowe,
- grzybkowe.
Dobrym pomysłem jest również montaż filtra magnetycznego – to niewielki koszt, który uchroni kosztowną pompę przed awarią spowodowaną osadzającym się szlamem. Jeśli planujesz poważną rozbudowę systemu, zastanów się nad buforem ciepła. To rozwiązanie znacząco stabilizuje pracę całej instalacji i ułatwia korzystanie z dostępnych zasobów energii. Pamiętaj tylko o jednym: zanim dokręcisz ostatnią śrubę, zawsze sprawdź, czy Twoje nowe urządzenia spełniają minimalne wymogi ciśnieniowe określone przez producenta.

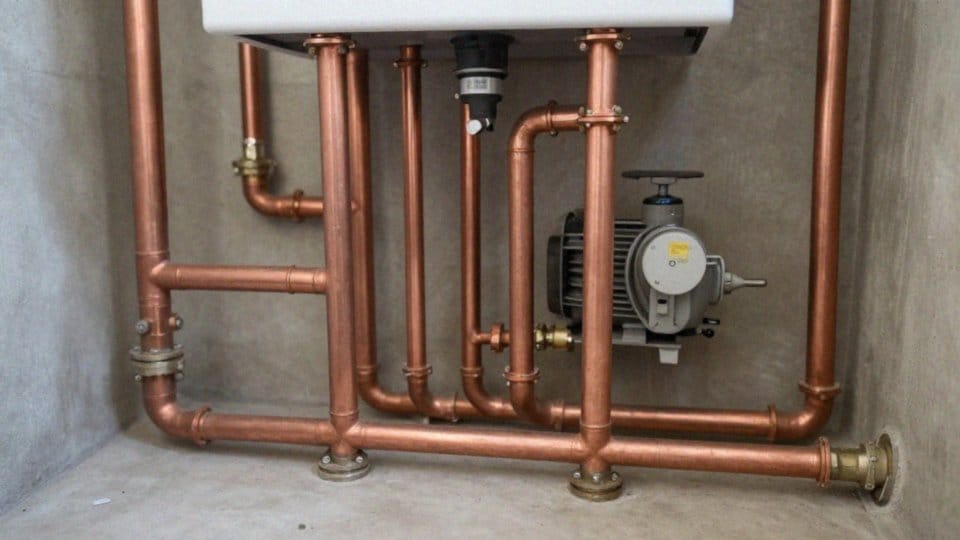

Jak połączyć obieg grawitacyjny z pompą?
Aby skutecznie połączyć obieg grawitacyjny z pompą, urządzenie warto zamontować w tzw. by-passie. Takie rozwiązanie pozwala obu systemom pracować równolegle, zapewniając domownikom ciepło nawet podczas awarii zasilania. Kluczowe jest przy tym zachowanie naturalnych spadków rur w stronę grzejników, co ułatwia swobodną cyrkulację wody bez ingerencji mechanicznej.
Dodatkowy zawór różnicowy zainstalowany w pętli pompy wydatnie zmniejsza opory przepływu. Z punktu widzenia trwałości osprzętu, pompę obiegową najlepiej umieścić na powrocie, tuż przed rozdzielaczem. Niższa temperatura pracy w tym miejscu znacząco wydłuża żywotność urządzenia.
Warto również zadbać o:
- zawory odcinające,
- zawór zwrotny,
- które znacznie ułatwiają konserwację – dzięki nim unikniesz konieczności opróżniania całej instalacji z wody.
W przypadku rozbudowy systemu o zasobnik c.w.u., polecam montaż oddzielnej pompy dla bojlera, co zapewni niezależną regulację i lepszą stabilność grzewczą. Podczas prac montażowych nie zapominaj o punktach najwyższych instalacji; instalacja automatycznych odpowietrzników w tych miejscach jest wręcz niezbędna dla poprawnego działania układu.
Jeśli instalacja wykonywana jest w miedzi, dobrą praktyką jest dołożenie filtra magnetycznego, który skutecznie wyłapuje osady i chroni system przed korozją. Odpowiednia separacja obiegów za pomocą rozdzielacza gwarantuje z kolei, że pompa główna nie będzie kolidować z naturalną konwekcją, zapewniając pełen komfort cieplny w całym domu.
Jak dobrać moc pompy do ogrzewania?
Właściwe dopasowanie mocy pompy zaczyna się od precyzyjnego wyliczenia bilansu hydraulicznego całego układu. Podstawą są tu opory przepływu, na które bezpośredni wpływ mają:
- średnice oraz długość przewodów,
- liczba zastosowanych kolanek i zaworów.
Równie istotny okazuje się wymagany przepływ wody, nierozerwalnie związany z mocą cieplną kotła oraz uwzględnieniem strat ciepła w budynku. Skrupulatne obliczenia temperatury zasilania i powrotu pozwalają lepiej zarządzać energią w instalacji. Gdy zadbasz o właściwą regulację tych parametrów, zauważalnie podniesiesz efektywność systemu, co przełoży się na niższe rachunki.
W mniej skomplikowanych modernizacjach często wystarcza jedno urządzenie, które obsłuży zarówno grzejniki, jak i zasobnik ciepłej wody, o ile tylko jego parametry techniczne sprostają oporom hydraulicznym obiegu. Sytuacja zmienia się w rozbudowanych instalacjach. Tam montaż dwóch niezależnych pomp daje pełną kontrolę nad przepływem, co znacząco poprawia komfort cieplny użytkowników.
Decydując o wyborze konkretnego modelu, pamiętaj o dopasowaniu go do typu instalacji – pompa musi być w pełni kompatybilna ze specyfiką kotła oraz odporna na maksymalne ciśnienie generowane w układzie. Ostatecznie, uwzględnienie spadków ciśnienia gwarantuje, że każde z urządzeń grzewczych otrzyma odpowiednią ilość czynnika, pracując zgodnie z założeniami projektowymi.
Jak zabezpieczyć układ otwarty przed nadmiernym ciśnieniem?
Kluczowym komponentem każdej instalacji grzewczej jest naczynie wzbiorcze, umieszczane zazwyczaj w najwyższym punkcie układu jako otwarty zbiornik wyrównawczy. Jego głównym zadaniem jest:
- przejmowanie zmian objętości wody wywołanych wahaniami temperatury,
- odprowadzanie jej nadmiaru poprzez bezpieczny przelew.
Aby system działał bez zarzutu, przewody prowadzące do naczynia muszą posiadać odpowiednie spadki, co wspiera swobodny przepływ i automatyczne odpowietrzanie. Należy też pamiętać o okresowej weryfikacji drożności rur, gdyż to właśnie od ich sprawności zależy bezpieczeństwo całego mechanizmu. W bardziej zaawansowanych rozwiązaniach stosuje się:
- zawory grzybkowe,
- trójdrogowe,
- zawory różnicowe.
Te elementy pozwalają precyzyjnie zarządzać temperaturą w obiegach mieszających i skutecznie zapobiegają przegrzewaniu. Przydatnym uzupełnieniem okazują się zawory różnicowe, gwarantujące krążenie cieczy nawet podczas awarii zasilania. Współczesne systemy wymagają ponadto starannego dopasowania ciśnienia do zaleceń producenta urządzeń grzewczych. Precyzyjny montaż zaworu bezpieczeństwa oraz dbałość o techniczny stan naczyń przelewowych to najlepszy sposób, by uniknąć kosztownych awarii i cieszyć się bezawaryjną pracą ogrzewania przez długie lata.
Jak ograniczyć osady i korozję w instalacji?
Aby zminimalizować korozję i gromadzenie się osadów w instalacji grzewczej, musimy przede wszystkim wyeliminować tlen oraz zadbać o systematyczny serwis wszystkich podzespołów. Kluczowym sprzymierzeńcem jest tutaj filtr magnetyczny montowany na powrocie, który skutecznie wyłapuje metaliczne opiłki, zabezpieczając tym samym wymienniki ciepła przed zniszczeniem.
W nowoczesnych rozwiązaniach, szczególnie przy pompach ciepła, bardzo dobrze sprawdza się:
- separacja obiegów,
- stosowanie inhibitorów korozji, które tworzą na ściankach rur cienką, ochronną powłokę.
Dobór właściwych materiałów to fundament trwałości całego układu. Choć miedź uchodzi za niezwykle odporną, wymaga dużej precyzji podczas montażu, aby uniknąć groźnych ogniw galwanicznych powstających w kontakcie ze stalą. Równie ważne jest sprawne odpowietrzanie – automatyczne zawory oraz zachowanie odpowiednich spadków w kierunku grzejników pozwalają na bieżąco usuwać powietrze, co hamuje powstawanie lokalnych ognisk rdzy.
Gdy w rurach zgromadzi się więcej osadu czy kamienia kotłowego, warto przeprowadzić płukanie instalacji pod ciśnieniem. Zatory te nie tylko ograniczają przepływ cieczy, ale też wyraźnie obniżają sprawność całego systemu. W rozbudowanych sieciach świetnie sprawdza się bufor ciepła, który stabilizuje parametry medium i ułatwia jego chemiczną obróbkę.
Nie zapominajmy o regularnym monitorowaniu twardości wody; szybka reakcja na niepokojące wyniki pozwala wykryć ryzyko degradacji materiału, zanim dojdzie do poważnej awarii. Dbałość o jakość płynu w instalacji to nie tylko mniej napraw, ale też wymierna korzyść dla środowiska, wynikająca z rzadszej potrzeby wymiany poszczególnych komponentów.
