Co to jest układ otwarty w instalacji CO?
Otwarta instalacja grzewcza to rozwiązanie, w którym obieg wody łączy się z atmosferą poprzez naczynie wzbiorcze. Taka konstrukcja skutecznie eliminuje ryzyko niebezpiecznego skoku ciśnienia, co czyni ją sprawdzonym wyborem w pracy przy niskich parametrach technicznych. System może opierać się zarówno na naturalnej cyrkulacji grawitacyjnej, jak i pracy pomp obiegowych, dlatego najchętniej montuje się go tam, gdzie pracują kotły na paliwa stałe czy kominki z płaszczem wodnym.
Warto jednak pamiętać, że stały kontakt wody z powietrzem niesie ze sobą pewne minusy:
- przyspieszona korozja metalowych elementów instalacji,
- intensywniejsze osadzanie się kamienia kotłowego,
- obniżona ogólna sprawność energetyczna układu w porównaniu do systemów zamkniętych.
Co więcej, specyfika ciśnieniowa otwartych obiegów całkowicie wyklucza bezpośrednie podłączenie ogrzewania podłogowego. W sytuacjach, gdy modernizujemy stare budownictwo, często sięga się po instalacje mieszane. Pozwalają one sprawnie połączyć różne technologie grzewcze, o ile zadbamy o kluczowy element: wymiennik ciepła lub bufor. To właśnie te urządzenia tworzą bezpieczną barierę, która skutecznie oddziela obieg otwarty od części zamkniętej systemu.
Czy w układzie otwartym można stosować pompę?
Wzbogacenie instalacji otwartej o pompy obiegowe to sprawdzony sposób na podniesienie efektywności całego systemu. Dzięki nim czynnik grzewczy dociera bez przeszkód nawet do najdalszych punktów rozbudowanej sieci. Kluczowym elementem takiej konfiguracji jest zawór różnicowy, który w razie awarii zasilania lub samej pompy automatycznie przejmuje rolę napędu, utrzymując obieg grawitacyjny.
Nie można również zapominać o naczyniu wzbiorczym, które stoi na straży bezpieczeństwa, skutecznie zapobiegając niebezpiecznym skokom ciśnienia. Prawidłowo zaprojektowany układ powinien być jednak kompletny i obejmować zarówno:
- solidne zabezpieczenia przed przegrzaniem,
- właściwie dobrany rozdzielacz.
Sytuacja zmienia się, gdy sięgamy po nowoczesne urządzenia, takie jak monoblokowe pompy ciepła o mocy 10 kW. Producenci często stawiają w takich przypadkach na wymóg pracy w układzie zamkniętym. Zignorowanie tych wytycznych nie tylko naraża nas na usterki, ale przede wszystkim skutkuje utratą gwarancji.
Zanim więc podejmiesz ostateczną decyzję dotyczącą konfiguracji, koniecznie skonsultuj swój projekt z doświadczonym instalatorem, aby mieć pewność, że system będzie działał bezpiecznie i wydajnie przez lata.
Jakie zalety ma układ otwarty z pompą?
| Cecha | Opis | Korzyść |
|---|---|---|
| Połączenie prostoty z wymuszonym obiegiem | Łączy naturalną prostotę z wymuszonym obiegiem wody | Efektywność działania |
| Bezpieczeństwo | Zapewnia spadek ciśnienia w instalacji w przypadku przegrzania | Ochrona przed awariami |
| Preferowany w modernizacjach | Warto stosować, gdzie instalacja była wcześniej w układzie otwartym | Ułatwiona adaptacja |
Otwarty układ centralnego ogrzewania wzbogacony o pompę obiegową to rozwiązanie, które znacząco poprawia efektywność dystrybucji ciepła. Dzięki wymuszonej cyrkulacji woda dociera do grzejników i zasobnika CWU znacznie szybciej, co pozwala na błyskawiczne podniesienie temperatury w całym domu.
Kluczowym atutem tego systemu jest wysoki poziom bezpieczeństwa. Otwarte naczynie wzbiorcze skutecznie niweluje niebezpieczne skoki ciśnienia, a zawór różnicowy staje się niezawodnym wsparciem w razie awarii zasilania. Nawet podczas przerwy w dostawie prądu układ może pracować grawitacyjnie, co gwarantuje pełną drożność instalacji i chroni kocioł przed przegrzaniem.
Docenisz również prostotę konstrukcji. Ten uniwersalny system świetnie sprawdza się w przypadku modernizacji starych instalacji, pozwalając na ich unowocześnienie bez kosztownej wymiany całego orurowania. Jeśli tylko zadbasz o odpowiednie średnice rur i niskie opory przepływu, zyskasz stabilnie działającą sieć.
Elastyczność tego rozwiązania sprawia, że bez trudu połączysz je z kotłami na paliwa stałe czy modnymi kominkami z płaszczem wodnym. Co więcej, warto dodać do układu filtr magnetyczny, który wyłapuje zanieczyszczenia, wydłużając tym samym okres eksploatacji pompy. Wymuszony obieg nie tylko precyzyjnie zarządza energią cieplną, ale też dba o wyższy komfort, zapewniając stały i szybki dostęp do ciepłej wody użytkowej.

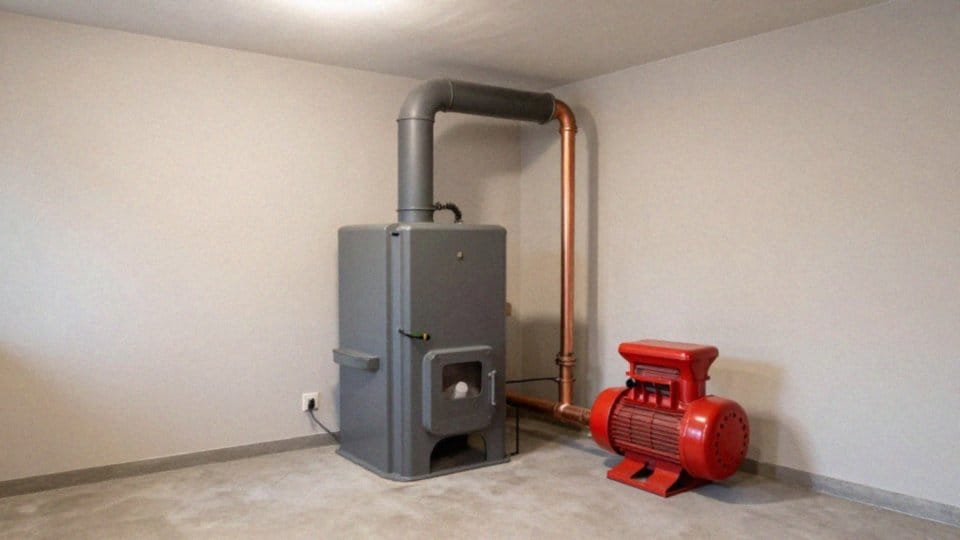

Kiedy warto wybrać układ otwarty z pompą?
| Sytuacja | Uzasadnienie |
|---|---|
| Domy z kotłami na paliwa stałe | Sprawdza się w tego typu instalacjach |
| Modernizacja istniejących układów | Instalacja grzewcza była wcześniej wykonana w układzie otwartym |
| Priorytet prostoty i bezpieczeństwa | Łączy naturalną prostotę z wymuszonym obiegiem wody |
Wybór tego rozwiązania jest szczególnie uzasadniony przy modernizacji instalacji grawitacyjnych. Pozwala on uniknąć kosztownej wymiany całego orurowania, co znacznie obniża nakłady inwestycyjne. System ten świetnie sprawdza się w domach wyposażonych w kotły na paliwa stałe czy kominki z płaszczem wodnym, gdzie sprawne odprowadzanie nadmiaru energii w sytuacjach awaryjnych ma kluczowe znaczenie dla bezpieczeństwa.
Zastosowanie pompy efektywnie zapobiega niebezpiecznym wzrostom ciśnienia, co czyni takie podejście praktycznym wyborem zwłaszcza podczas stopniowej termomodernizacji, gdy przez przejściowy okres posiłkujemy się jeszcze starym źródłem ciepła.
W nowoczesnych budynkach napotykamy jednak pewne ograniczenia. Układ otwarty nie gwarantuje pożądanej wydajności przy ogrzewaniu podłogowym, dlatego w takich sytuacjach lepiej postawić na instalację mieszaną z wykorzystaniem wymiennika płytowego lub bufora ciepła. Co więcej, w przypadku inwestycji w zaawansowane urządzenia, takie jak pompy ciepła typu monoblok, producenci bezwzględnie wymagają zamkniętego obiegu, stawiając to za warunek zachowania gwarancji.
Warto również pamiętać, że systemy zamknięte eliminują problem szybkiego utleniania metalowych elementów instalacji, co przekłada się na mniejszą potrzebę częstej konserwacji.
Jak dobrać pompę obiegową do układu otwartego?
Wybór właściwej pompy obiegowej to fundament sprawnego działania całego systemu grzewczego, dlatego wymaga precyzyjnego wyliczenia oporów przepływu i mocy urządzenia. Cały proces warto rozpocząć od solidnej analizy hydraulicznej instalacji, w której uwzględnimy:
- przekroje rur,
- liczbę grzejników,
- obecność dodatkowych odbiorników, jak choćby ogrzewanie podłogowe czy bojler.
Instalator musi określić optymalny przepływ wody oraz wysokość podnoszenia, która pozwoli pokonać wszelkie zwężenia, kolanka i opory stawiane przez armaturę. Warto również pamiętać o współpracy z buforem ciepła, co znacząco ułatwia kontrolę temperatury wewnątrz budynku. W bardziej złożonych układach doskonałym rozwiązaniem okazuje się montaż dwóch pomp lub zastosowanie zaawansowanej regulacji strefowej, co bezpośrednio przekłada się na niższe zużycie energii. Niezbędne jest oczywiście ścisłe przestrzeganie instrukcji producenta urządzenia, ponieważ ich zignorowanie często kończy się utratą gwarancji. Najlepiej, jeśli cały projekt zostanie zweryfikowany przez fachowca. Na bazie obliczeń strat ciepła dobierze on model, który bezbłędnie zgra się z naczyniem wzbiorczym. Stabilna cyrkulacja przy odpowiednio ustalonych parametrach to klucz do uniknięcia problemów z nierównomiernym dogrzaniem pomieszczeń, a przy okazji sposób na znaczące wydłużenie żywotności wszystkich komponentów instalacji.
Jakie są wady układu otwartego z pompą?
W układach otwartych największym wyzwaniem jest nieustanny kontakt wody z powietrzem w naczyniu wzbiorczym. Zjawisko to przyspiesza korozję metalowych elementów i rur, co skutkuje powstawaniem zanieczyszczeń krążących w obiegu. Te osady bywają zabójcze dla wirników pomp oraz drastycznie obniżają sprawność zaworów, dlatego kluczowa jest tu regularna konserwacja oraz montaż filtrów magnetycznych, które wyłapują drobiny metalu.
Kolejną bolączką jest gromadzenie się kamienia kotłowego, zwłaszcza gdy często uzupełniamy ubytki odparowanej wody. Narastająca warstwa osadu:
- zwęża przekrój rur,
- izoluje powierzchnie grzejne wymienników,
- znacząco pogarsza efektywność energetyczną całego systemu.
W rezultacie koszty użytkowania takich instalacji rosną znacznie szybciej niż w przypadku szczelnych układów zamkniętych. Wdrażanie wymuszonego obiegu w starych systemach wymusza również stosowanie zaworów różnicowych, co komplikuje hydraulikę i jest niezbędnym zabezpieczeniem na wypadek przerwy w dostawie prądu.
Pamiętajmy, że producenci nowoczesnych rozwiązań, takich jak pompy ciepła czy kotły kondensacyjne, wprost wymagają systemów zamkniętych, uzależniając od tego ważność gwarancji. Co więcej, specyfika układów otwartych – brak stabilnego ciśnienia – wyklucza ich współpracę z ogrzewaniem podłogowym, co mocno ogranicza pole manewru przy modernizacji domu.
Utrzymanie tradycyjnych instalacji grawitacyjnych często wiąże się też z wymogiem stosowania rur o dużych średnicach, co w zestawieniu ze współczesnymi, smukłymi systemami z miedzi czy tworzyw sztucznych, generuje wyższe koszty montażu.

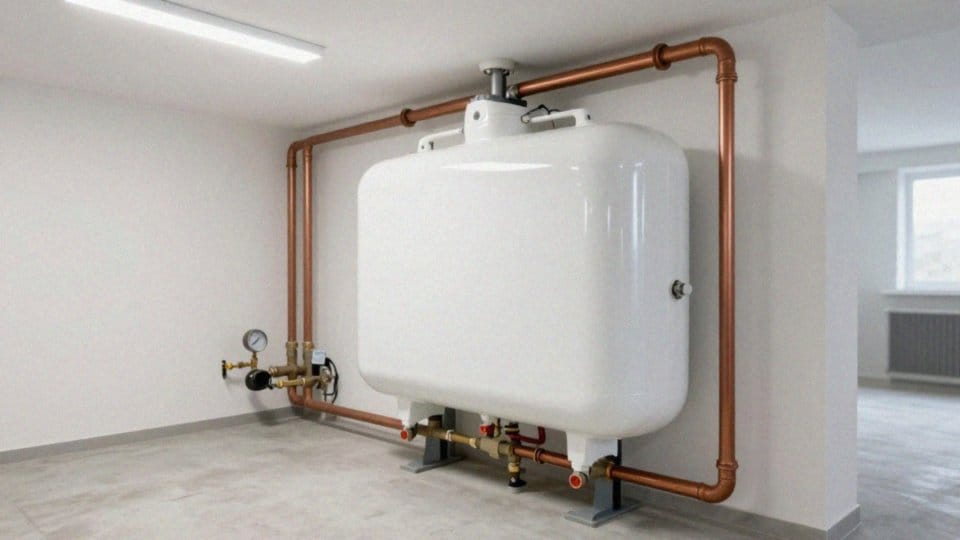

Czy naczynie wzbiorcze wystarcza jako zabezpieczenie?
Naczynie wzbiorcze pełni funkcję stabilizatora ciśnienia oraz magazynu wody, jednak nie powinno stanowić jedynej linii obrony w instalacji grzewczej. Aby uchronić układ przed awariami i przedwczesnym zużyciem, konieczne jest wdrożenie dodatkowych rozwiązań. Podstawą jest zawór różnicowy, gwarantujący przepływ wody nawet w sytuacjach awaryjnych, gdy zatrzyma się pompa, oraz systemy zabezpieczające kocioł przed przegrzaniem.
W trosce o kondycję urządzeń, warto wyposażyć instalację w filtr magnetyczny, który skutecznie wyłapuje zanieczyszczenia, mogące doprowadzić do korozji pompy czy wymienników ciepła. Stabilną pracę całego systemu wspierają również:
- wymienniki odseparowujące obiegi otwarte od zamkniętych,
- bufory ciepła,
- automatyzacja kontroli kluczowych parametrów.
Warto przy tym pamiętać, że samo naczynie wzbiorcze nie zwalcza kamienia kotłowego ani problemu utleniania wody. Dlatego regularne przeglądy, obejmujące monitorowanie ciśnienia oraz stan techniczny rur i osadów, są niezbędne dla trwałości całego systemu. Pamiętajmy, że pomijanie tych zabezpieczeń w nowoczesnych instalacjach to nie tylko większe ryzyko awarii, ale często również utrata gwarancji na kosztowne urządzenia.
