Czym jest schemat instalacji CO i CWU?
Schemat instalacji centralnego ogrzewania oraz przygotowania ciepłej wody użytkowej stanowi kluczową dokumentację techniczną, która precyzyjnie obrazuje rozmieszczenie wszystkich urządzeń i przebieg przewodów w budynku. Dokument ten jasno określa sposób transportu energii cieplnej do poszczególnych pomieszczeń. W jego treści znajdziemy szczegółowe oznaczenia źródła ciepła, niezależnie od tego, czy jest to:
- kocioł gazowy,
- żeliwny,
- model na paliwo stałe.
Istotnym aspektem rysunków technicznych jest odpowiednie rozplanowanie pomp – obiegowej, CWU oraz cyrkulacyjnej. Schematy pokazują również, w jaki sposób zasobnik ciepłej wody zostaje zintegrowany z resztą systemu. Aby zapewnić bezpieczeństwo podczas eksploatacji, w projekcie uwzględnia się armaturę taką jak:
- grupa bezpieczeństwa,
- zawory zwrotne,
- elementy chroniące przed niebezpiecznym wzrostem ciśnienia.
Dokumentacja musi każdorazowo uwzględniać wymagania techniczne dla układów otwartych lub zamkniętych. Projektanci często wzbogacają schematy o nowoczesne rozwiązania regulacyjne, w tym:
- sprzęgła hydrauliczne,
- wymienniki płytowe,
- bufory ciepła.
W coraz większej liczbie realizacji pojawiają się także układy hybrydowe współpracujące z kolektorami słonecznymi. Całość tworzy logiczną sieć połączeń, której głównym celem jest zapewnienie maksymalnej efektywności grzewczej w całym obiekcie.
Po co jest instalacja centralnego ogrzewania?
Właściwe funkcjonowanie centralnego ogrzewania to podstawa komfortu cieplnego w każdym domu. Cały proces opiera się na sprawnym przesyłaniu energii ze źródła – czy to nowoczesnej pompy ciepła, czy tradycyjnego kotła – bezpośrednio do grzejników lub instalacji podłogowej. Taki układ nie tylko gwarantuje przyjemną temperaturę, ale również dba o kondycję budynku, chroniąc jego konstrukcję przed destrukcyjnym wpływem wilgoci i mrozu.
Aby system był naprawdę wydajny, niezbędna jest precyzyjna kontrola nad przepływem ciepła. Za optymalne zarządzenie odpowiada rozbudowana sieć czujników, sterowników i zaworów strefowych, które w połączeniu z odpowiednio dobraną pompą obiegową zapewniają płynną pracę całej instalacji. Równie istotne, choć często pomijane, są detale techniczne:
- separatory usuwające zanieczyszczenia,
- izolacja rur, która minimalizuje straty energii podczas jej transportu.
Ostatecznie o sukcesie decyduje umiejętne dopasowanie mocy urządzenia grzewczego do rzeczywistego zapotrzebowania obiektu, co bezpośrednio przekłada się na realne oszczędności w domowym budżecie.
Jak zaplanować schemat instalacji CO i CWU?

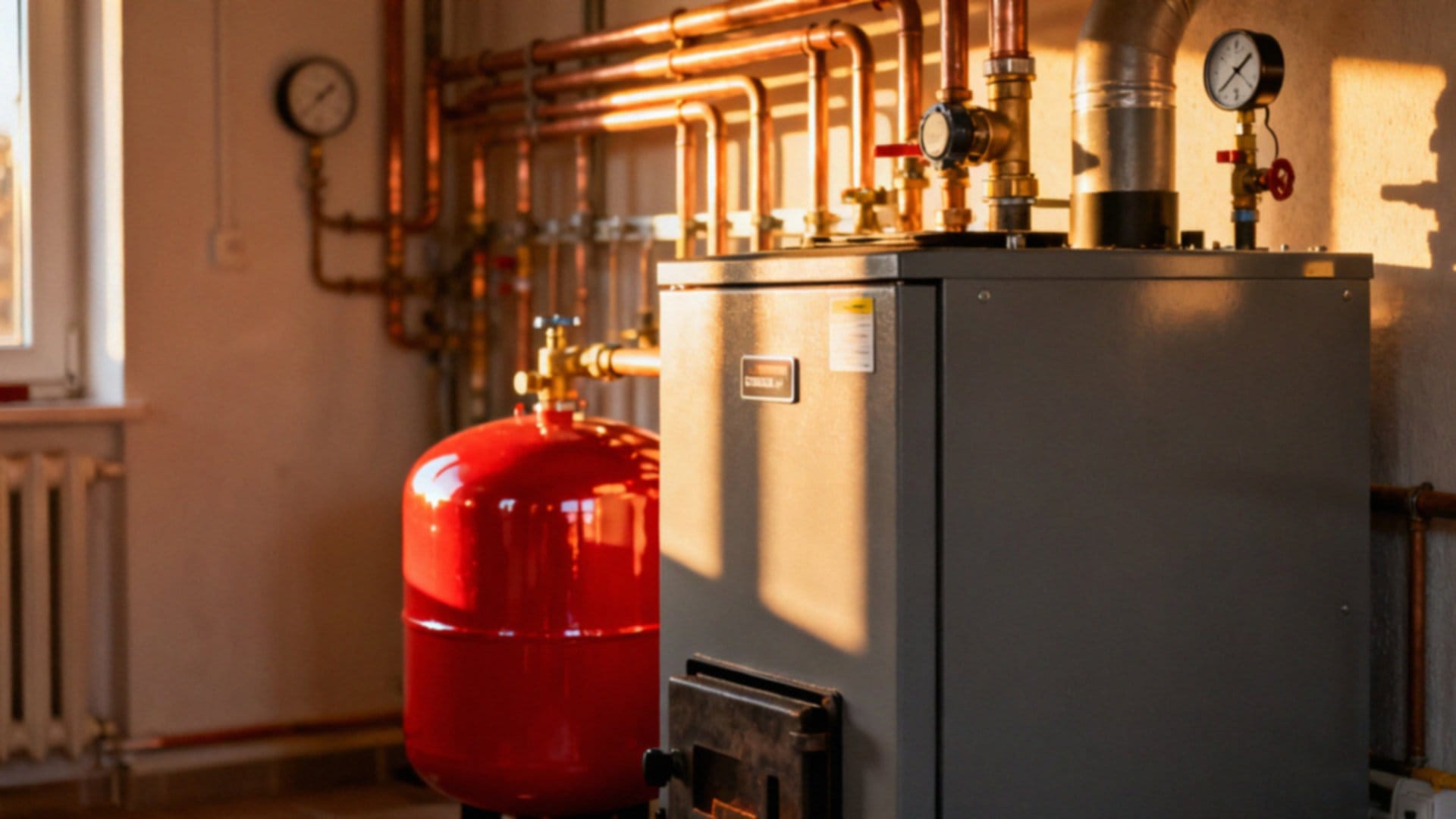

Solidny projekt instalacji grzewczej fundamentuje się na precyzyjnym wyliczeniu zapotrzebowania na moc kotła, co bezpośrednio determinuje wybór odpowiedniego źródła ciepła. Na tym wczesnym etapie musisz podjąć decyzję, czy postawisz na:
- układ otwarty,
- układ zamknięty,
- system pracujący grawitacyjnie,
- system z wymuszonym obiegiem za pomocą pompy.
Równie istotne staje się zaplanowanie tras przewodów – tutaj najlepiej sprawdzają się stabilizowane rury PP-R – oraz logiczne rozmieszczenie punktów poboru c.w.u. w bliskim sąsiedztwie zasobnika. Zarządzanie temperaturą w różnych częściach budynku realizuje się poprzez podział na strefy, do czego idealnie nadają się grupy pompowe z zaworami trójdrogowymi. Gdy w grę wchodzą bardziej zaawansowane systemy, jak pompy ciepła czy kolektory słoneczne, kluczem do sukcesu jest właściwa lokalizacja sprzęgła hydraulicznego i bufora, które znacząco stabilizują ciśnienie oraz przepływ cieczy.
O trwałość instalacji zadba z kolei montaż armatury napełniającej, separatorów zanieczyszczeń oraz naczynia wzbiorczego, stanowiących skuteczną barierę przed awariami. Planując obieg ciepłej wody użytkowej, warto prowadzić magistrale z wodą ciepłą i zimną równolegle. Aby wygoda domowników była na wyższym poziomie, rozważ instalację pompy cyrkulacyjnej – wyeliminuje ona irytujące oczekiwanie na gorący strumień. Warto też pamiętać o podliczniku ciepłej wody oraz solidnej izolacji przewodów, co nie tylko jest wymogiem normatywnym, ale i realnie zmniejsza straty energii. Pamiętaj, że wydajność pompy cyrkulacyjnej należy każdorazowo dobierać w oparciu o zsumowany przepływ wszystkich obiegów zasilanych bezpośrednio ze sprzęgła.
Jak prowadzić, izolować i układać rury CO i CWU?
Instalacja podtynkowa ciepłej wody użytkowej pozwala dyskretnie ukryć przewody w strukturze ścian lub stropów, co znacząco poprawia estetykę wnętrz. Układając rury, warto prowadzić je równolegle do instalacji z zimną wodą, pamiętając przy tym o pozostawieniu wystarczającej przestrzeni dla warstwy izolacyjnej.
W sieciach grzewczych kluczowe jest planowanie tras w sposób optymalny, co przy ograniczeniu liczby złącz pozwala znacząco zmniejszyć opory hydrauliczne. Do budowy trwałych systemów najlepiej sprawdzają się:
- przewody miedziane,
- stabilizowane rury PP-R.
Wybierając to rozwiązanie, nie można jednak pominąć kwestii kompensacji wydłużeń termicznych wywołanych pracą w różnych temperaturach. Z kolei tam, gdzie instalacja narażona jest na duże obciążenia mechaniczne, niezawodnym wyborem pozostaje tradycyjna stal. Kluczową rolę odgrywa tu staranna izolacja cieplna. Odpowiednio dobrana grubość otulin nie tylko trzyma parametry temperaturowe wody, ale także minimalizuje straty energii na długich odcinkach cyrkulacyjnych i zapobiega kłopotliwej kondensacji wilgoci na rurach.
W każdym profesjonalnym układzie nie może zabraknąć odpowiedniej armatury, w tym:
- zaworów odcinających,
- zwrotnych na powrotach,
- automatycznych odpowietrzników.
Jeśli projektujemy układ otwarty, niezbędne staje się zamontowanie naczynia przelewowego, które uchroni instalację przed niebezpiecznym wzrostem ciśnienia. Planując rozmieszczenie filtrów i podliczników ciepłej wody, warto zadbać o ich łatwą dostępność, co znacznie ułatwi przyszłą konserwację czy ewentualną wymianę podzespołów.
Na koniec warto wspomnieć o komforcie użytkowników – odpowiednie uchwyty montażowe skutecznie wytłumią hałasy hydrauliczne, izolując drgania przenoszone na konstrukcję budynku. Każdy etap prac powinien wieńczyć rzetelna próba szczelności wykonana przed ostatecznym wpięciem instalacji do kotła lub węzła cieplnego.
Do czego służy pompa cyrkulacyjna w instalacji CWU?
Pompa cyrkulacyjna dba o to, by ciepła woda nieustannie krążyła między zasobnikiem a kranami. To proste rozwiązanie sprawia, że po odkręceniu kurka nie musisz już czekać na odpowiednią temperaturę, co nie tylko zwiększa Twój komfort, ale również pozwala realnie ograniczyć marnotrawstwo wody i energii. Aby urządzenie działało efektywnie, warto zadbać o właściwe sterowanie.
Wykorzystując programator czasowy lub zwykły termostat, stworzysz harmonogram pracy dopasowany do Twojego trybu życia, wyłączając pompę choćby na noc, gdy nikt z niej nie korzysta. Dobierając konkretny model, zwróć szczególną uwagę na:
- przepływ,
- wysokość podnoszenia,
- które muszą być ściśle dostosowane do oporów Twojej instalacji.
Pamiętaj, że w układach ze sprzęgłem hydraulicznym wydajność pompy CWU powinna przewyższać łączny przepływ wszystkich obiegów znajdujących się za nim. O stabilną pracę systemu zadbają właściwe akcesoria. Zawory zwrotne skutecznie blokują cofanie się wody, a zawory cyrkulacyjne pomagają w precyzyjnym wyważeniu pętli.
Jeśli Twoja instalacja jest bardziej rozbudowana, warto rozważyć współpracę pompy z dedykowaną grupą pompową. Długowieczność całego układu wydłużysz dodatkowo, stosując:
- separatory zanieczyszczeń,
- filtry magnetyczne,
- automatyczne odpowietrzniki usuwające gazy z obiegu.
Prawidłowa konfiguracja tych elementów to gwarancja wygody domowników i bezawaryjnej pracy systemu przez długie lata.

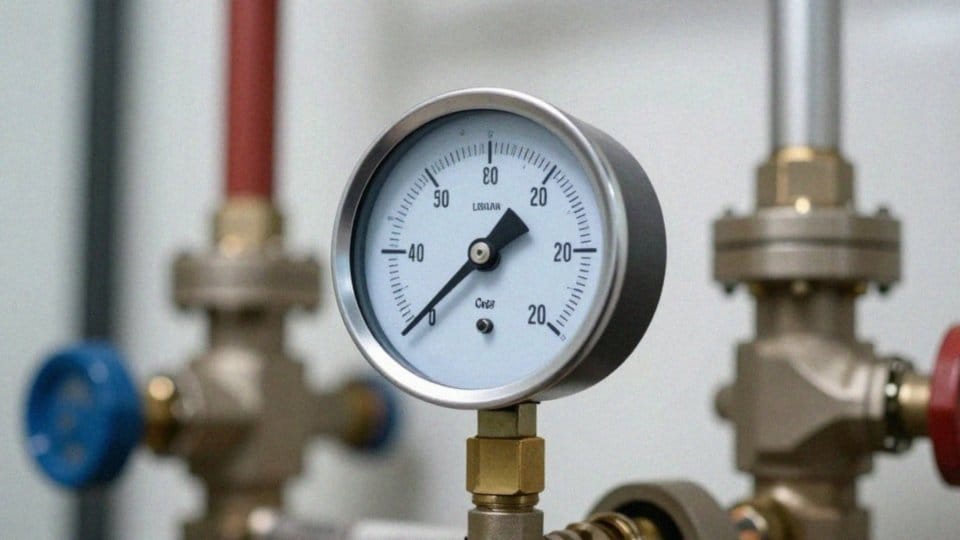

Jakie elementy bezpieczeństwa ma schemat instalacji CO i CWU?
Skuteczne zabezpieczenie instalacji przed awariami opiera się na precyzyjnej kontroli ciśnienia, temperatury oraz jakości przepływającego medium. Pierwszą linią obrony jest grupa bezpieczeństwa, instalowana bezpośrednio na zasilaniu kotła. Zestaw ten, złożony z:
- manometru,
- odpowietrznika,
- zaworu bezpieczeństwa,
pełni kluczową rolę w utrzymaniu stabilnej pracy systemu. Dobór odpowiednich parametrów zaworu, a szczególnie jego średnicy i ciśnienia otwarcia, pozwala na szybką redukcję nadmiarowego ciśnienia w sytuacjach krytycznych. W układach zamkniętych niezastąpione okazuje się naczynie wzbiorcze, które z powodzeniem przejmuje przyrost objętości wody wywołany jej podgrzaniem. Z kolei w instalacjach otwartych rolę tę pełni naczynie przelewowe, połączone z układem specjalną rurą, co skutecznie chroni całość przed niekontrolowanym opróżnieniem.
Dla zapewnienia właściwej dynamiki przepływu stosuje się zawory różnicowe, podczas gdy zawory zwrotne blokują wsteczny ruch medium, co zabezpiecza pompy i zawory mieszające przed uszkodzeniem. Niezwykle istotnym aspektem jest czystość systemu, o którą dbają separatory zanieczyszczeń i powietrza. Eliminują one ryzyko korozji oraz osadzania się kamienia, co znacząco wydłuża okres eksploatacji wymienników ciepła i pomp. Równie ważne są reduktory ciśnienia umieszczane przy przyłączach sieciowych, które stabilizują parametry wejściowe, wpływając na bezawaryjną pracę całej armatury.
Do łatwiejszej obsługi serwisowej i kontroli ilości czynnika grzewczego wykorzystuje się zawory do automatycznego napełniania i płukania. Wszystkie użyte komponenty muszą posiadać stosowne atesty, co stanowi gwarancję zgodności z rygorystycznymi normami bezpieczeństwa. Całość instalacji CO i CWU wspiera zaawansowana automatyka, która w oparciu o dane z czujników na bieżąco monitoruje parametry pracy. W razie wystąpienia anomalii, inteligentne sterowanie błyskawicznie wyłącza urządzenie, chroniąc system przed skutkami poważniejszej awarii.
Jaka powinna być temperatura ciepłej wody użytkowej?
Woda w zasobniku c.w.u. powinna być podgrzewana do temperatury w przedziale od 55 do 60 stopni Celsjusza. Taki zakres nie tylko podnosi komfort codziennego użytkowania, ale przede wszystkim stanowi pierwszą linię obrony przed groźnymi bakteriami Legionella, które giną już powyżej 55°C. Dbanie o to, by woda w bojlerze pozostawała gorąca, to zatem podstawa higieny w każdym domu.
Jeśli planujesz okresowe przegrzewanie wody w celach dezynfekcyjnych, koniecznie zamontuj termostatyczny zawór mieszający przy kranach. To proste urządzenie skutecznie obniża temperaturę wody trafiającej do odbioru, co stanowi niezawodną ochronę przed przypadkowym poparzeniem.
Musisz też pamiętać, że w układach z cyrkulacją ciepło ucieka poprzez rury, dlatego wysokiej klasy izolacja przewodów jest niezbędna – dzięki niej zminimalizujesz straty energii i unikniesz marnowania wody. Efektywne zarządzanie tymi zasobami umożliwi Ci właściwa regulacja hydrauliczna połączona z odpowiednim ustawieniem zaworów termostatycznych. Warto również dopasować pracę pompy cyrkulacyjnej do rzeczywistych przyzwyczajeń domowników. Automatyzacja tego procesu to sprawdzony sposób na optymalizację wydajności całego systemu i realne obniżenie comiesięcznych rachunków.
