Schemat układu otwartego w instalacji C.O. — co warto wiedzieć?

Co to jest układ otwarty w instalacji C.O.?

W instalacjach centralnego ogrzewania układ otwarty działa w oparciu o bezpośredni kontakt z atmosferą. Odpowiada za to naczynie wzbiorcze, które montuje się w najwyższym punkcie całego obwodu. Pełni ono funkcję stabilizatora ciśnienia, a w razie wzrostu objętości wody wywołanego wysoką temperaturą, nadmiar cieczy jest odprowadzany przez rurę przelewową.

Jak ogrzać mieszkanie w bloku? Skuteczne metody i porady

Rozwiązanie to sprawdza się przede wszystkim przy kotłach na paliwa stałe, które nie zawsze posiadają systemy automatycznego odcięcia energii w sytuacjach awaryjnych. Dzięki otwartej konstrukcji unikamy niebezpiecznego wzrostu ciśnienia, co znacząco podnosi poziom bezpieczeństwa domowników.

Warto jednak pamiętać o pewnym mankamencie: stały kontakt wody z powietrzem sprzyja korozji metalowych elementów instalacji. Aby uniknąć kosztownych napraw w przyszłości, użytkownicy takich systemów powinni regularnie sprawdzać stan techniczny zabezpieczeń oraz kontrolować parametry chemiczne samej wody grzewczej.

Jak wygląda schemat układu otwartego C.O.?

Sercem każdej instalacji grzewczej jest kocioł, zawsze sprzężony z naczyniem przelewowym. To kluczowe zabezpieczenie montuje się w najwyższym punkcie systemu, skąd ewentualny nadmiar wody odprowadzany jest rurą prosto do kanalizacji. O płynny obieg czynnika w układzie dba pompa obiegowa, natomiast za bezpieczeństwo odpowiadają zawory zwrotne oraz różnicowe.

Podgrzana woda trafia z kotła do rozdzielacza, a stamtąd płynie bezpośrednio do kaloryferów wyposażonych w termostaty. Równolegle działa układ przygotowania c.w.u., zasilany przez własną, dedykowaną pompę. W bardziej złożonych instalacjach hybrydowych projektanci często sięgają po:

• wymienniki płytowe,
• zbiorniki buforowe,
• które zwiększają efektywność magazynowania energii.

Nad pracą wszystkich tych elementów czuwa centralka sterująca, która na bieżąco analizuje odczyty z sensorów temperatury. Całość uzupełnia niezbędna armatura:

• filtry siatkowe,
• zawory napełniające,
• rury powrotne,
• domykające obieg w kotle.

Pamiętaj, że kluczową zasadą montażu jest bezpośrednie połączenie kotła z naczyniem wzbiorczym. W tym konkretnym odcinku absolutnie nie wolno instalować żadnych zaworów odcinających, aby w sytuacjach awaryjnych przepływ czynnika nie został w żaden sposób zablokowany.

Centralne ogrzewanie w bloku – schemat i kluczowe elementy

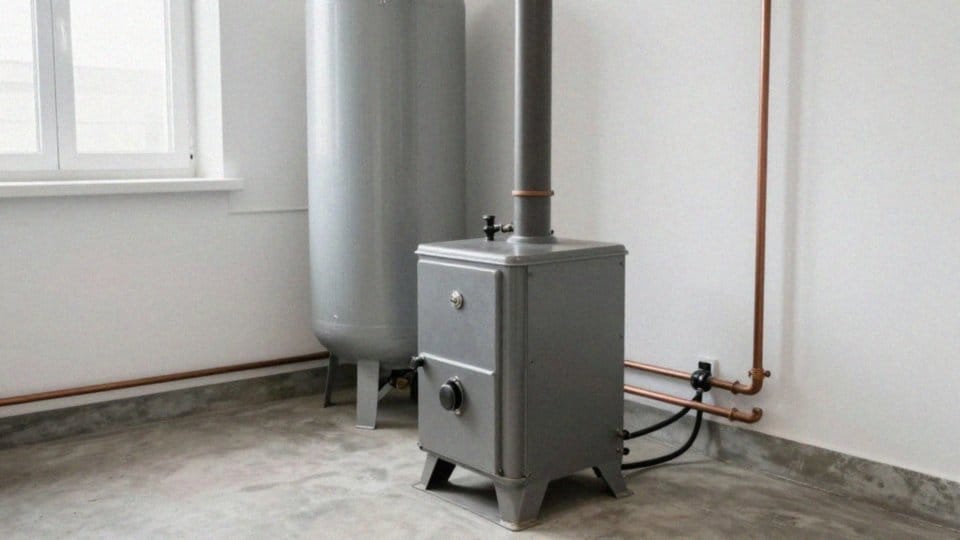

Kiedy warto stosować układ otwarty w ogrzewaniu?

Wybór układu otwartego to najrozsądniejszy krok w przypadku kotłów na paliwo stałe, pozbawionych zaawansowanych systemów automatyki. Urządzenia te często narażone są na niekontrolowane skoki temperatury, a otwarta instalacja stanowi wówczas najlepszą barierę przed niebezpiecznym wzrostem ciśnienia. Dzięki naczyniu wzbiorczemu, nadmiar gorącej wody jest odprowadzany w sposób w pełni bezpieczny.

Na takie rozwiązanie warto postawić w trzech głównych sytuacjach:

• gdy korzystasz z urządzeń o wolnozmiennym cyklu pracy, wymagających wyrównania objętości czynnika w buforze ciepła,
• jeśli cenisz sprawdzone, proste zabezpieczenia, niewymagające skomplikowanej elektroniki,
• gdy priorytetem jest natychmiastowe odprowadzenie medium do kanalizacji.

Choć układy zamknięte lepiej chronią metalowe elementy przed korozją, system otwarty pozostaje niezwykle ekonomiczną i niezawodną alternatywą dla tradycyjnych kotłów na paliwa stałe. Pamiętaj jednak, że wymaga on regularnej dbałości – musisz kontrolować jakość wody grzewczej oraz stan techniczny naczynia przelewowego. W nowoczesnym budownictwie, gdzie kładzie się duży nacisk na szczelność układu i ograniczenie utleniania komponentów, często lepiej sprawdzają się rozwiązania zamknięte lub hybrydowe. Zanim podejmiesz ostateczną decyzję, koniecznie przeanalizuj lokalne przepisy bezpieczeństwa, które precyzują wymagania dla posiadanego przez Ciebie źródła ciepła.

Ogrzewanie w blokach – przepisy dotyczące minimalnej temperatury

Jakie zabezpieczenia powinien mieć układ otwarty?

Fundamentem bezpieczeństwa w otwartym układzie grzewczym jest naczynie wzbiorcze. Musi ono znaleźć się w najwyższym punkcie instalacji, by skutecznie przejmować nadmiar wody, która następnie trafia do kanalizacji rurą przelewową. Aby uniknąć niepożądanego cofania się cieczy, kluczowe jest zastosowanie zaworu zwrotnego, a stabilne ciśnienie w układzie gwarantują zawory bezpieczeństwa, w tym termiczny.

Niezbędny jest również zawór różnicowy, który w razie awarii prądu lub pompy obiegowej pozwala na utrzymanie cyrkulacji grawitacyjnej. Czystość systemu zapewniają filtry siatkowe, natomiast przed przegrzaniem ciepłej wody użytkowej chronią zawory termostatyczne lub mieszające.

W przypadku kotłów na paliwo stałe wymagane są bardziej rygorystyczne zabezpieczenia, takie jak:

• chłodnica odprowadzająca nadmiar energii,
• zaawansowane sterowniki,
• precyzyjne czujniki monitorujące temperaturę w czasie rzeczywistym.

Pamiętajmy o krytycznej zasadzie: kocioł musi być połączony bezpośrednio z naczyniem wzbiorczym, bez jakichkolwiek elementów zamykających na tej drodze. Całość systemu powinna być uzupełniona solidną armaturą odcinającą oraz odpowietrznikami zamontowanymi w każdym miejscu, w którym może zbierać się powietrze.

Ogrzewanie centralne w bloku – koszty instalacji i eksploatacji

Jak dobierać średnice rur i moc pompy?

Precyzyjne wymiarowanie średnic rur oraz wybór odpowiedniego urządzenia tłoczącego to fundament poprawnej instalacji grzewczej. Podstawą tych wyliczeń jest zapotrzebowanie cieplne obiektu zestawione z parametrami kotła. Najpierw musimy wyznaczyć przepływ objętościowy dla każdego obiegu, wykorzystując klasyczny wzór uwzględniający moc, ciepło właściwe oraz różnicę temperatur.

Podczas selekcji średnic rur trzeba wziąć pod uwagę:

• rodzaj użytego materiału,
• długość instalacji,
• liczbę odbiorników ciepła.

Zbyt ciasne przewody generują niepotrzebny hałas i nadmiernie obciążają pompę, podczas gdy przesadnie duże średnice niepotrzebnie windowałyby koszty inwestycji. W praktyce najwygodniej jest posiłkować się gotowymi tabelami oporów, nie zapominając przy tym o uwzględnieniu strat ciśnienia na armaturze, filtrach czy rozdzielaczach.

Wydolność pompy obiegowej musi być dopasowana do całkowitych oporów hydraulicznych i wymaganej wysokości podnoszenia. W rozbudowanych systemach z rozdzielaczem sprawdzonym rozwiązaniem jest stosowanie dwóch oddzielnych pomp: jednej dla grzejników i drugiej dedykowanej ładowaniu zasobnika c.w.u. Modele wyposażone w regulację obrotów pozwalają na płynne dopasowanie przepływu do warunków pogodowych czy chwilowego zapotrzebowania budynku.

Planując układ, zawsze warto doliczyć niewielki margines bezpieczeństwa, który zniweluje ryzyko problemów w przyszłości, gdy z czasem w rurach pojawi się osad lub ślady korozji. Pamiętajmy także o filtrach siatkowych, które skutecznie chronią mechanizm pompy przed przypadkowymi zanieczyszczeniami. Ostateczny projekt zawsze dobrze jest omówić z doświadczonym profesjonalistą – to inwestycja w wydajność i długowieczność całego systemu.

Jak sterować przepływem i temperaturą?

Efektywne zarządzanie przepływem i temperaturą w układach otwartych opiera się na umiejętnym połączeniu nowoczesnej automatyki z precyzyjną armaturą. Sercem całej instalacji jest zaawansowana centralka, która pełni funkcję inteligentnego regulatora. Urządzenie to nieustannie gromadzi dane z czujników, co pozwala na płynne sterowanie pracą poszczególnych pomp:

• obiegowych,
• cyrkulacyjnych,
• odpowiedzialnych za ładowanie zasobnika ciepłej wody użytkowej.

Termoregulację widać najlepiej na poziomie pojedynczego grzejnika, gdzie zamontowany zawór z głowicą termostatyczną reaguje na każdą zmianę temperatury w pomieszczeniu, dostosowując lokalny przepływ czynnika grzewczego. W bardziej złożonych węzłach, zawierających bufor lub zasobnik, nieocenione stają się:

• zawory trójdrożne,
• czterodrożne,
• mieszające.

Ich obecność nie tylko zapewnia optymalne zasilanie, ale także skutecznie chroni wymienniki przed przegrzaniem. Aby zapewnić stabilne ciśnienie w całym układzie, niezbędne jest wykorzystanie zaworów różnicowych i zwrotnych. Warto również zwrócić uwagę na moc samych pomp; dzięki wbudowanym falownikom i regulatorom obrotów możemy precyzyjnie dostosować intensywność pracy urządzeń do aktualnego zapotrzebowania na ciepło.

Układ otwarty w C.O. — schemat podłączenia pieca i bojlera

Dobra praktyka projektowa wymaga separacji obiegów, co pozwala na niezależne sterowanie temperaturą w różnych sekcjach budynku. Z tego względu warto przypisać osobne pompy do grzejników i zbiornika wody. Odpowiednio skonfigurowana centralka powinna zawsze traktować ładowanie ciepłej wody priorytetowo, nie zapominając przy tym o funkcjach bezpieczeństwa. W razie wykrycia krytycznego wzrostu temperatury kotła, system automatycznie uruchomi procedury awaryjne, takie jak aktywacja chłodnicy, chroniąc instalację przed uszkodzeniem.

Jak ograniczyć korozję w układzie otwartym?

Aby skutecznie chronić metalowe komponenty przed utlenianiem, najlepiej postawić na wielopoziomowe zabezpieczenia. W najbardziej narażonych punktach systemu warto stosować materiały o naturalnej odporności na korozję, takie jak:

• stal nierdzewna,
• miedź,
• specjalistyczne tworzywa polimerowe.

Kluczową rolę odgrywają tu wymienniki płytowe, które pozwalają na odseparowanie kotła od instalacji użytkowej, skutecznie ograniczając kontakt medium grzewczego z powietrzem w naczyniu przelewowym. Czystość układu ma fundamentalne znaczenie, gdyż wszelkie osady znacząco przyspieszają procesy chemiczne. Dlatego nie można zapominać o:

• filtrach siatkowych,
• separatorach zanieczyszczeń,
• regularnym kontrolowaniu twardości wody.

Tam, gdzie to możliwe, warto dodawać inhibitory korozji, które wyściełają wnętrze rur warstwą ochronną. Równie ważne jest dbanie o prawidłowy obieg, co oznacza likwidację martwych odgałęzień sprzyjających zastojom wody oraz precyzyjny montaż armatury napełniającej i naczyń wzbiorczych w miejscach, które nie powodują niepotrzebnego napowietrzania czynnika. W rozbudowanych systemach z dużym zapotrzebowaniem na wodę sprawdza się zbiornik akumulacyjny, który stabilizuje parametry ciśnieniowe i cieplne.

Schematy instalacji CO i CWU — jak je zaplanować i zrealizować?

Pełna ochrona przeciwkorozyjna wymaga kilku rutynowych działań:

• regularnego płukania instalacji,
• stosowania uziemień i separatorów galwanicznych zapobiegających reakcjom elektrochemicznym,
• montażu zaworów termicznych chroniących metal przed przegrzaniem.

Nie można też ignorować znaczenia stałego serwisu, zwłaszcza w kontekście monitorowania poziomu pH wody. Ostatecznie, zastosowanie zaawansowanego wymiennika ciepła w układzie hybrydowym pozwala zamknąć obieg kotłowy, niwelując negatywny wpływ otwartych naczyń wzbiorczych na żywotność metalowej instalacji.
