Czym jest zbiornik wyrównawczy i jak działa?
Zbiornik wyrównawczy pełni rolę strażnika bezpieczeństwa w każdej instalacji centralnego ogrzewania. Głównie odpowiada za przejmowanie nadmiaru wody, który powstaje, gdy czynnik grzewczy rozszerza się pod wpływem wysokiej temperatury. Dzięki niemu kocioł oraz inne kluczowe podzespoły są chronione przed niebezpiecznymi skokami ciśnienia czy mechanicznymi uszkodzeniami.
Wyróżniamy dwa podstawowe rozwiązania:
- tradycyjne naczynia otwarte – mają bezpośredni kontakt z powietrzem przez otwór przelewowy. Gdy temperatura w układzie rośnie, przybór wody trafia bezpośrednio do zbiornika, co skutecznie zapobiega przeciążeniu instalacji,
- modele przeponowe – są całkowicie szczelne, a w ich wnętrzu umieszczono elastyczną membranę oddzielającą wodę od poduszki gazowej – najczęściej wypełnionej azotem. Kiedy ciecz zwiększa swoją objętość, przepona ugina się pod jej naporem, kompresując gaz i stabilizując ciśnienie.
Stosowanie takiego bufora nie tylko eliminuje uderzenia hydrauliczne, ale też wydłuża żywotność całej sieci grzewczej. Odpowiedni dobór naczynia przekłada się na wyższą efektywność energetyczną domu. Co więcej, dbałość o sprawne naczynie chroni przed wyciekami i korozją, utrzymując pracę instalacji w optymalnych, bezpiecznych ramach.
Który zbiornik wybrać: otwarty czy zamknięty?
| Cecha | Zbiornik otwarty | Zbiornik zamknięty |
|---|---|---|
| Zastosowanie | Bufor nadmiaru wody | Standard w nowoczesnych instalacjach (gazowe, olejowe) |
| Ryzyko korozji | Możliwe (odprowadzanie pary wodnej) | Minimalizowane (hermetyczny) |
| Kontrola ciśnienia | Zapobiega wzrostowi ciśnienia (swobodny odpływ) | Precyzyjna kontrola ciśnienia |
| Montaż | W najwyższym punkcie obiegu | Dowolne miejsce w instalacji |
Wybór właściwej instalacji zależy przede wszystkim od rodzaju źródła ciepła oraz samej konstrukcji systemu. W przypadku kotłów na paliwo stałe czy kominków z płaszczem wodnym, niezbędny okazuje się zbiornik wyrównawczy typu otwartego. Dzięki rurze bezpieczeństwa i przewodowi przelewowemu układ efektywnie odprowadza parę wodną, co skutecznie chroni przed awarią w razie zagotowania cieczy. Pamiętaj jednak, że tego typu naczynie musi być umieszczone w najwyższym punkcie instalacji, a stały kontakt wody z powietrzem bywa przyczyną szybszej korozji metalowych elementów.
Zupełnie inaczej wygląda sytuacja w nowoczesnych kotłach gazowych, olejowych czy pompach ciepła, gdzie standardem są systemy zamknięte, czyli tzw. naczynia przeponowe. Ich montaż pozwala znacząco zwiększyć efektywność energetyczną domu, głównie poprzez:
- wyeliminowanie zbędnych strat ciepła,
- ograniczenie rozpuszczania tlenu w czynniku grzewczym.
Ogranicza to ryzyko niszczenia instalacji od wewnątrz. Decydując się na obieg zamknięty, musisz zadbać o montaż grupy bezpieczeństwa z zaworem, który będzie kontrolował skoki ciśnienia. Taka stabilizacja parametrów pracy jest wręcz kluczowa, zwłaszcza gdy korzystasz z rozbudowanych sieci, takich jak ogrzewanie podłogowe.
Do jakich instalacji nadaje się zbiornik zamknięty?
Zamknięty zbiornik wyrównawczy, często nazywany naczyniem przeponowym, stanowi fundament współczesnych instalacji grzewczych. To niezwykle istotne urządzenie doskonale współpracuje z:
- pompami ciepła,
- kotłami gazowymi,
- kotłami olejowymi.
Jego szczelna budowa sprawia, że jest wręcz niezastąpiony w systemach ogrzewania podłogowego czy obiegach z zasobnikami ciepłej wody użytkowej, gdzie pełna hermetyczność jest priorytetem. Dzięki odizolowaniu czynnika grzewczego od powietrza atmosferycznego, naczynie to znacząco redukuje ryzyko korozji oraz wnikania zanieczyszczeń chemicznych. Decydując się na modernizację układu otwartego do wersji zamkniętej lub korzystając z kotłów na paliwo stałe, musimy jednak pamiętać o dodatkowych zabezpieczeniach. Niezbędne staje się wtedy zastosowanie starannie dobranej grupy bezpieczeństwa z zaworami oraz precyzyjne ustawienie ciśnienia wstępnego.
Warto również rozważyć montaż bufora ciepła, który dodatkowo ustabilizuje pracę instalacji i pomoże zwiększyć efektywność spalania. Zadaniem przepony jest tu sprawne przejmowanie wahań ciśnienia i objętości wody, co ma kluczowe znaczenie przy pracy pomp obiegowych. Pamiętajmy przy tym, że długowieczność całego systemu zależy od regularnej konserwacji. Okresowa kontrola stanu napełnienia poduszki gazowej oraz szczelności samej membrany to absolutne minimum, jeśli chcemy cieszyć się bezawaryjnym ogrzewaniem przez długie lata.

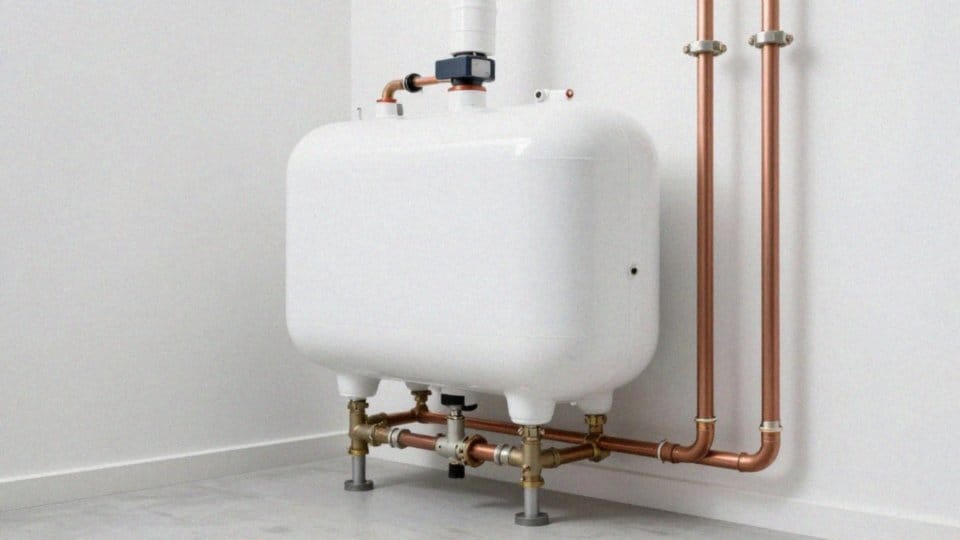

W jaki sposób zbiornik stabilizuje ciśnienie?
Woda w układach grzewczych zmienia swoją objętość pod wpływem temperatury, co wymaga skutecznej kompensacji. Aby uniknąć niebezpiecznych skoków ciśnienia w zamkniętej instalacji, stosuje się naczynia przeponowe. Ich działanie opiera się na elastycznej membranie, która przejmuje nadmiar czynnika grzewczego, gdy ten się rozszerza.
Proces ten polega na wypychaniu membrany i sprężaniu poduszki gazowej, co pozwala na płynną amortyzację przyrostów. Kluczem do sukcesu jest:
- utrzymanie odpowiedniego ciśnienia wstępnego gazu,
- pełna szczelność układu,
- zapobieganie utracie parametrów roboczych.
Oprócz regulacji objętości, naczynia te świetnie radzą sobie z wygaszaniem gwałtownych fal uderzeniowych. Dzięki temu chronią pompy obiegowe i rury przed skutkami uderzeń hydraulicznych. W sytuacjach awaryjnych, gdy parametry pracy znacznie przekroczą normy, do akcji wkracza zawór bezpieczeństwa, będący częścią grupy zabezpieczającej instalację przed trwałym uszkodzeniem.
Zasada działania w systemach otwartych wygląda zupełnie inaczej. Tam stabilizacja odbywa się grawitacyjnie – nadmiar wody jest po prostu odprowadzany do zbiornika przelewowego. Dzięki temu ciśnienie w układzie pozostaje stałe, determinowane jedynie przez wysokość słupa wody.

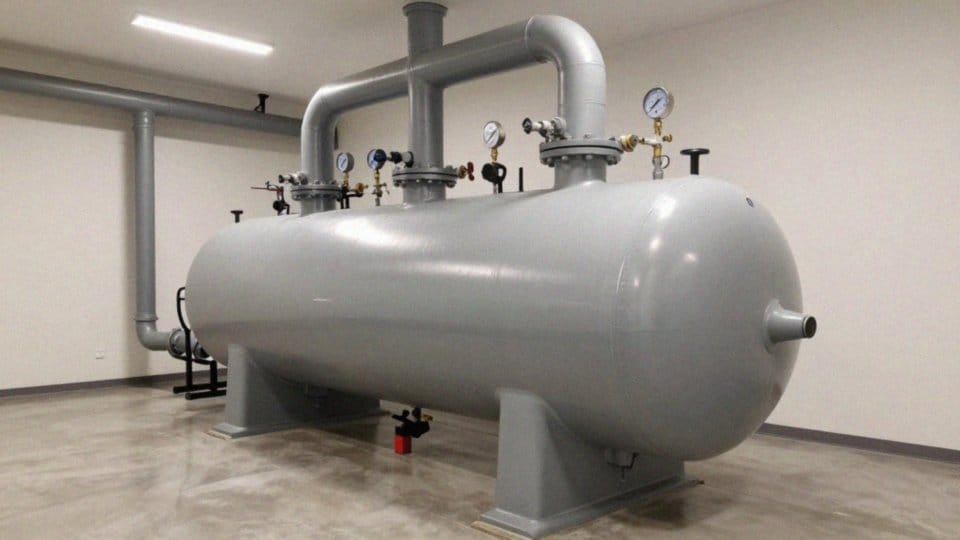

Jak dobrać pojemność zbiornika wyrównawczego?
Prawidłowy dobór naczynia przeponowego zaczyna się od dokładnego obliczenia całkowitej ilości wody w instalacji. Musisz wziąć pod uwagę nie tylko grzejniki i rury, ale także:
- zasobniki CWU,
- ewentualny bufor ciepła.
Kluczowym czynnikiem jest tutaj delta T, czyli matematyczna różnica pomiędzy temperaturą wody w momencie napełniania a tą, którą układ osiągnie w szczytowym momencie pracy. Pojemność zbiornika wyznacza się według normy PN-B-02413:1991, która definiuje sposób przeliczenia współczynnika rozszerzalności cieplnej wody. W praktyce wzór łączy:
- objętość cieczy,
- jej przyrost w wyniku podgrzania,
- ciśnienie wstępne w naczyniu,
- maksymalne ciśnienie pracy zaworu bezpieczeństwa.
Choć mniejsze instalacje wymagają odpowiednio mniejszych naczyń, nigdy nie rezygnuj z zapasu bezpieczeństwa, który gwarantuje trwałość całego systemu. Podczas zakupów skup się na trzech parametrach:
- całkowitym zładzie wody,
- maksymalnej temperaturze źródła ciepła,
- minimalnym ciśnieniu w najwyższym punkcie instalacji.
Jeśli montujesz kocioł na paliwa stałe, celuj w większe naczynia, które skuteczniej wyłapią gwałtowne skoki temperatury. Precyzyjne dopasowanie pojemności to podstawa: dzięki temu pompa obiegowa pracuje stabilnie, a wymienniki są chronione przed niszczycielskimi skokami ciśnienia. Na koniec pamiętaj o lekturze instrukcji producenta, bo typ zastosowanej przepony realnie wpływa na to, ile wody urządzenie będzie w stanie przyjąć podczas pracy.
Jak podłączyć zbiornik: rury i odpowietrzenie?
W układach otwartych kluczowe jest umieszczenie zbiornika w najwyższym punkcie instalacji. Całość łączy się przy użyciu trzech przewodów:
- wzbiorczego,
- bezpieczeństwa,
- przelewowego.
Pamiętaj, aby na żadnym z nich nie montować armatury odcinającej, gdyż mogłoby to doprowadzić do awarii. Zadaniem rury wzbiorczej jest swobodna wymiana wody między układem a zbiornikiem, natomiast przewód bezpieczeństwa, biegnący bezpośrednio od kotła, musi pozostać stale drożny – to właśnie nim w razie zagotowania czynnika odprowadzana jest para. Z kolei rura przelewowa zabezpiecza system przed zalaniem, odprowadzając nadmiar wody na zewnątrz.
Odmiennie wygląda sytuacja w systemach zamkniętych z naczyniem przeponowym, które zazwyczaj montuje się w kotłowni, w pobliżu źródła ciepła. Niezbędnym elementem jest tu grupa bezpieczeństwa, obejmująca:
- zawór,
- manometr,
- odpowietrznik.
Aby zapewnić prawidłową cyrkulację, w najwyższych punktach obiegu warto zainstalować automatyczne odwadniacze, dokładnie usuwając powietrze z każdej sekcji już na etapie napełniania. Korzystając z pomp obiegowych, należy zadbać o właściwe ciśnienie wstępne w samym naczyniu. Choć montaż zaworu odcinającego przy naczyniu przeponowym bywa praktykowany, wymaga to sporej ostrożności – przypadkowe zamknięcie zaworu skutecznie izoluje zbiornik, co stanowi poważne ryzyko uszkodzenia kotła.
W prostszych instalacjach grawitacyjnych, gdzie kluczowy jest naturalny obieg, musimy szczególnie zadbać o odpowiednie spadki przewodów, ułatwiające odprowadzanie gazów do pionów odpowietrzających. Niezależnie od wybranego rozwiązania, zawsze postępuj zgodnie z wytycznymi producenta – to podstawa zachowania gwarancji i pełnego bezpieczeństwa eksploatacji.
Jak dbać o zbiornik wyrównawczy i zapobiegać korozji?
Aby naczynie przeponowe służyło bezawaryjnie przez lata, kluczowa jest systematyczna konserwacja i regularne przeglądy. W pierwszej kolejności zwróć uwagę na szczelność membrany – jej defekt niemal zawsze owocuje uciążliwymi skokami ciśnienia w całej instalacji. Nie zapominaj też o zaworze bezpieczeństwa; raz w roku sprawdź jego sprawność, by mieć pewność, że zadziała, gdy sytuacja stanie się krytyczna.
Równie ważna jest dbałość o parametry czynnika grzewczego. Kontrolując twardość wody, skutecznie powstrzymasz narastanie osadów kamiennych, które drastycznie ograniczają sprawność wymiany ciepła. Jeśli mimo to w układzie pojawiają się zanieczyszczenia, warto rozważyć aplikację inhibitora korozji. W przypadku starszych, otwartych systemów, najlepszą inwestycją będzie modernizacja i przejście na naczynie przeponowe, co trwale odetnie dostęp tlenu do instalacji.
Użytkując układy otwarte, musisz być wyjątkowo wyczulony na poziom cieczy i szczelność, ponieważ każdy dopływ powietrza przyspiesza niszczenie metalowych komponentów. Pamiętaj, że wszelkie gwałtowne symptomy, takie jak wycieki czy sygnały o wrzeniu wody, wymagają natychmiastowej reakcji i fachowej diagnostyki. Respektowanie branżowych norm serwisowych to nie tylko wymóg prawny, ale przede wszystkim sposób na zapewnienie bezpieczeństwa domowników i zauważalne wydłużenie życia samej instalacji.
