Schemat instalacji CO i CWU z kotła gazowego jednofunkcyjnego — jak to działa?

Co pokazuje schemat instalacji CO i CWU?

Schemat instalacji centralnego ogrzewania oraz przygotowania ciepłej wody użytkowej to mapa drogowa całego systemu, obrazująca powiązania między jego kluczowymi komponentami. Dokument precyzyjnie pokazuje drogę czynnika grzewczego, który od kotła jednofunkcyjnego trafia prosto do grzejników lub instalacji podłogowej. Na rysunku odnajdziemy również istotne punkty kontrolne:

• pompę obiegową,
• zawór trójdrogowy,
• zasobnik na ciepłą wodę.

Projekt nie ogranicza się tylko do dystrybucji ciepła; dba także o bezpieczeństwo obiegu. W zależności od rodzaju instalacji wskazuje właściwe miejsce dla naczynia przeponowego lub wzbiorczego, dokładnie nanosząc lokalizację zaworów bezpieczeństwa oraz armatury zwrotnej i odcinającej. Dzięki uwzględnieniu zaawansowanych rozwiązań, takich jak:

• kolektory słoneczne,
• wymienniki płytowe,
• zasobniki ciepła,

schemat pozwala na projektowanie nowoczesnych i oszczędnych układów. Analizując dokumentację, bez trudu odróżnimy systemy grawitacyjne od wymuszonych pompowo. Taka przejrzystość ułatwia montaż automatyki – od czujników temperatury po zaawansowane regulatory pogodowe i termostaty – co stanowi fundament wydajnej pracy instalacji. Całość opracowania jest niezbędna nie tylko przy weryfikacji mocy kotła, ale przede wszystkim przy sprawdzaniu, czy hydraulika systemu została zaprojektowana zgodnie ze sztuką inżynierską.

Jak ogrzać mieszkanie w bloku? Skuteczne metody i porady

Jak kocioł jednofunkcyjny zasila instalację CO?

Kocioł gazowy jednofunkcyjny odpowiada za dostarczanie ciepła do instalacji centralnego ogrzewania. Wykorzystując pompę obiegową, urządzenie wymusza przepływ wody przez grzejniki bądź system ogrzewania podłogowego. W bardziej złożonych układach sprzęt współpracuje z zaworem trójdrogowym lub grupą mieszającą, co pozwala na precyzyjną regulację temperatury wody w zależności od potrzeb konkretnej pętli grzewczej.

Wysoka efektywność energetyczna takich kotłów wynika z technologii kondensacji, która pozwala odzyskać utajone ciepło z pary wodnej. Aby w pełni wykorzystać ten potencjał, konieczny jest:

• montaż dedykowanego przewodu powietrzno-spalinowego,
• sprawne odprowadzanie kondensatu.

W nowoczesnych instalacjach kocioł może być również zintegrowany z alternatywnymi źródłami ciepła, wykorzystując przy tym wymiennik płytowy do bezpiecznego rozdzielenia obiegów hydraulicznych. Planując montaż, należy bezwzględnie trzymać się ustalonego projektu hydraulicznego oraz dobrać moc urządzenia, która pokryje rzeczywiste zapotrzebowanie budynku na ciepło, uwzględniając przy tym ewentualne straty energii.

Centralne ogrzewanie w bloku – schemat i kluczowe elementy

Pamiętaj, że ze względów bezpieczeństwa wszystkie prace przy instalacji gazowej wymagają udziału wykwalifikowanego fachowca z odpowiednimi uprawnieniami. Każdy etap montażu powinien zakończyć się rzetelną próbą szczelności, potwierdzającą bezpieczeństwo użytkowania systemu.

Jaką rolę pełni pompa obiegowa w systemie?

Pompa obiegowa to serce każdej instalacji centralnego ogrzewania. Odpowiada za wprawienie czynnika grzewczego w ruch i sprawne ładowanie zasobnika wody użytkowej, skutecznie wypierając przestarzałe systemy grawitacyjne. Jej obecność gwarantuje efektywny przepływ wody przez grzejniki, podłogówkę oraz wymienniki płytowe.

W bardziej zaawansowanych projektach każda pętla grzewcza otrzymuje własne dedykowane urządzenie:

• pompa ładująca kieruje wodę prosto do zbiornika,
• pompa cyrkulacyjna dba o to, by w kranie zawsze płynął odpowiednio ciepły strumień – eliminując tym samym frustrujące wyczekiwanie na gorącą wodę.

Całość procesów często integruje się z regulatorem pokojowym lub pogodowym, który zarządza pracą systemu poprzez przekaźniki. Sukces energetyczny budynku zależy jednak od precyzyjnego dopasowania parametrów, przede wszystkim wydajności i wysokości podnoszenia pompy. Równie ważna jest poprawna instalacja, uwzględniająca montaż zaworów odcinających, zwrotnych oraz filtrów siatkowych. Tak skompletowany zestaw nie tylko ułatwia serwisowanie, ale przede wszystkim zabezpiecza układ przed awariami wskutek zanieczyszczeń i niepożądanym cofaniem się wody.

Ogrzewanie w blokach – przepisy dotyczące minimalnej temperatury

Jak działa zawór trójdrogowy przy przełączaniu obiegów?

Wspomniany element pełni funkcję zwrotnicy hydraulicznej, sprawnie rozdzielając strumień gorącej wody z kotła jednofunkcyjnego pomiędzy instalację centralnego ogrzewania a zasobnik ciepłej wody użytkowej. O kierunku przepływu decydują sygnały płynące z czujnika temperatury w zbiorniku oraz wskazania regulatora pokojowego lub pogodowego. W momencie gdy woda użytkowa wychładza się poniżej wyznaczonego poziomu, przekaźnik przestawia zawór w tryb priorytetowy, kierując cały obieg prosto do wężownicy wymiennika.

W układach mieszających zawór trójdrogowy dba o odpowiednią temperaturę zasilania, domieszkując chłodniejszą wodę z powrotu do głównego strumienia. Dzięki takiemu rozwiązaniu skutecznie chronimy instalację podłogową przed przegrzaniem, a sam kocioł zabezpieczamy przed skutkami zbyt niskiej temperatury powrotnej.

Aby jednak cały system pracował bez zarzutu, musimy pamiętać o:

• precyzyjnym doborze średnic przyłączy,
• zastosowaniu komponentów odpornych na wysokie temperatury.

Taka dbałość o techniczne detale nie tylko podnosi bezpieczeństwo, ale wyraźnie zwiększa efektywność energetyczną, gwarantując optymalne zbilansowanie ciepła w całym budynku.

Ogrzewanie centralne w bloku – koszty instalacji i eksploatacji

Jak dobrać i podłączyć zasobnik CWU?

Dobór zasobnika CWU musi być przemyślany i oparty przede wszystkim na liczbie domowników oraz ich codziennych nawykach. Dla czteroosobowej rodziny optymalnym rozwiązaniem będzie zbiornik o pojemności od 120 do 200 litrów. Jeśli jednak stawiasz na najwyższą wygodę i ekspresowy dostęp do gorącej wody, strzałem w dziesiątkę może okazać się zasobnik warstwowy.

Pamiętaj też o solidnej izolacji termicznej, która skutecznie ogranicza straty ciepła i przekłada się na realne oszczędności w domowym budżecie. Podczas prac hydraulicznych zadbaj o poprawne podłączenie wszystkich kluczowych elementów:

• wejścia i powrotu wody,
• pompy ładującej,
• zaworów odcinających.

Nie zapomnij o montażu zaworu zwrotnego, który skutecznie eliminuje ryzyko cofania się cieczy, oraz zaworów bezpieczeństwa – to one chronią urządzenie przed skutkami nadmiernego ciśnienia. Planując całość, warto doposażyć system w pompę cyrkulacyjną; dzięki niej ciepła woda popłynie z kranu niemal natychmiast po jego odkręceniu.

Schemat instalacji CO i CWU w domu jednorodzinnym — kluczowe informacje i porady

Ze względów bezpieczeństwa i trwałości instalacji, powierz montaż oraz próby szczelności certyfikowanemu specjaliście. Fachowiec zadba również o odpowiednie filtrowanie wody, które zabezpieczy wymiennik przed osadzaniem się kamienia. Przestrzeganie tych zaleceń to prosta droga do niezawodnego działania systemu przez długie lata.

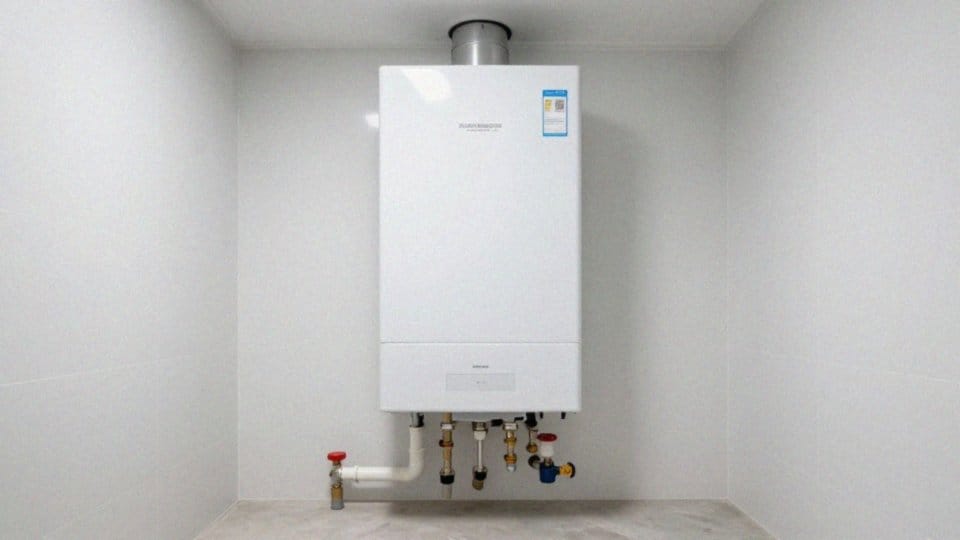

Jak zapewnić bezpieczeństwo i szczelność instalacji?

Fundamentem każdej bezpiecznej instalacji jest odpowiednia armatura zabezpieczająca, w szczególności:

• zawory przepuszczające nadmiar ciśnienia,
• naczynia wzbiorcze w układach otwartych,
• przeponowe w zamkniętych.

Chronią one układ przed jego niebezpiecznym wzrostem, co jest kluczowe dla integralności systemu. Aby uniknąć awarii mechanicznych, przed pompą obiegową i kotłem warto zainstalować filtr siatkowy, skutecznie wyłapujący wszelkie zanieczyszczenia. Jeśli chodzi o sam kocioł gazowy, jego montaż musi powierzyć specjaliście z odpowiednimi uprawnieniami. Fachowiec zadba nie tylko o poprawne podłączenie przewodu powietrzno-spalinowego, ale również o zgodne z zaleceniami producenta odprowadzenie kondensatu.

Schemat instalacji CO — jak dobrać średnice rur do efektywności systemu?

Zanim jednak uruchomisz system, przeprowadź rzetelną próbę szczelności całej instalacji. Wybierając materiały, upewnij się, że wykazują się wysoką odpornością na korozję i skrajne temperatury. Pamiętaj też o dobrej izolacji przewodów – to prosty sposób na ograniczenie strat energii i zwiększenie wydajności urządzenia. Długowieczność systemu zależy od regularnych przeglądów technicznych, wykonywanych przez profesjonalistów.

Dzisiaj coraz częściej wspierają nas w tym inteligentne sterowniki, które automatycznie monitorują parametry pracy. Taka kombinacja nowoczesnej technologii z solidną armaturą to najlepsza gwarancja bezawaryjnej eksploatacji przez lata.
