Co obejmuje schemat podłączenia kotła z zaworem czterodrogowym?
Prawidłowe podłączenie kotła z zaworem czterodrogowym opiera się na spójnej współpracy między:
- samym źródłem ciepła,
- pompami obiegowymi,
- odbiornikami energii.
Kluczowym elementem układu jest zawór 4D, który zarządza temperaturą wody, płynnie podmieszając czynnik grzewczy. Całość uzupełnia niezbędna armatura, w tym:
- zawory odcinające,
- zawory różnicowe,
- czujniki temperatury zintegrowane z siłownikiem.
Konfigurowanie systemu zależy od jego typu. W układach otwartych projekt musi uwzględniać:
- naczynie,
- rułę przelewową,
podczas gdy systemy zamknięte wymagają montażu:
- naczynia wzbiorczego,
- stosownych zabezpieczeń termicznych.
Pamiętaj, że przekrój przewodów obiegu kotłowego musi być ściśle dopasowany do mocy urządzenia, co pozwoli utrzymać optymalne opory przepływu oraz wskazaną przez producenta minimalną pozycję otwarcia zaworu. W praktyce instalacje często rozbudowuje się o:
- zasobnik CWU,
- energooszczędny wymiennik płytowy,
- rozdzielacz zasilający obiegi grzejnikowe i podłogowe.
Podczas montażu absolutnym priorytetem jest zachowanie właściwych kierunków przepływu oraz precyzyjne rozmieszczenie pompy w relacji do zaworu 4D. Stabilność temperaturową i odpowiednie ciśnienie utrzymasz jedynie dzięki ścisłemu przestrzeganiu norm technicznych. Pamiętaj, że wszelkie prace przy tego typu instalacjach powinny być wykonywane przez specjalistów z odpowiednimi uprawnieniami, takimi jak SEP.
Jak dobrać schemat podłączenia kotła do mocy?
Prawidłowy projekt instalacji grzewczej zaczyna się od dopasowania średnicy obiegu kotłowego do mocy urządzenia. Zasada jest prosta: im wyższa moc kotła, tym większy przekrój rur jest niezbędny, aby zminimalizować opory hydrauliczne i zapobiec spadkom ciśnienia.
Dobierając pompę obiegową, trzeba wziąć pod uwagę:
- planowany przepływ wody,
- straty generowane przez zawór czterodrogowy.
Warto pamiętać o sprawności energetycznej – zwłaszcza w instalacjach podłogowych, gdzie świetnie sprawdza się wymiennik płytowy oddzielający obiegi. Z kolei w układach wyposażonych w bufor ciepła, właściwe średnice przewodów są kluczowe dla poprawnej stratyfikacji wody, co przekłada się na efektywniejsze magazynowanie energii.
Całość musi oczywiście podlegać rygorystycznym normom, w tym PN-EN 303-5:2012 w przypadku urządzeń na paliwa stałe. Precyzyjne obliczenia hydrauliczne, uwzględniające zarówno grzejniki, jak i zasobnik CWU, gwarantują stabilną pracę systemu.
Pamiętaj, że każdy element instalacji powinien być zamontowany zgodnie z wytycznymi producenta, a wszelkie bardziej skomplikowane prace serwisowe wymagają interwencji specjalisty z uprawnieniami SEP.
Jak zawór czterodrogowy chroni kocioł przed korozją?
Zawór czterodrogowy to niezawodne rozwiązanie, które efektywnie chroni kocioł przed korozją niskotemperaturową. Jego działanie polega na mieszaniu strumienia gorącej wody z chłodniejszym powrotem, dzięki czemu temperatura cieczy trafiającej do urządzenia nie spada poniżej 55°C. Taka stabilizacja skutecznie eliminuje kondensację spalin na wymienniku ciepła, zapobiegając powstawaniu żrących substancji chemicznych, które mogłyby trwale uszkodzić stalową konstrukcję.
Zastosowanie zaworu 4D wydłuża żywotność instalacji również poprzez:
- niwelowanie gwałtownych skoków temperatury,
- redukcję niszczycielskich naprężeń termicznych materiału,
- stabilizację pracy układu,
- ochronę wymienników przed osadzaniem się niepożądanych zanieczyszczeń.
W połączeniu z siłownikiem pozwala na precyzyjne zarządzanie temperaturą powrotu, dostosowując się do aktualnego zapotrzebowania na ciepło w budynku. Warto jednak pamiętać, że obecność zaworu czterodrogowego wprowadza w układzie dodatkowe opory hydrauliczne. Dlatego tak ważne jest, aby moc pompy obiegowej była odpowiednio dobrana do specyfiki zainstalowanego zaworu. Prawidłowa konfiguracja tych elementów gwarantuje nie tylko trwałość całego systemu, ale także jego wysoką wydajność przez długie lata.

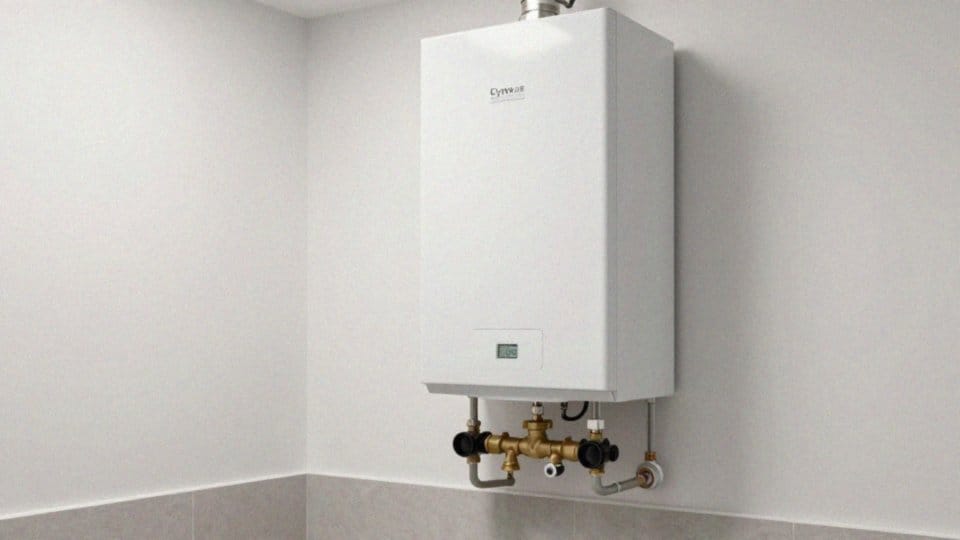

Jak nastawić zawór, aby temperatura powrotu była powyżej 55°C?
Utrzymanie temperatury powrotu na poziomie powyżej 55°C wymaga zastosowania zintegrowanego systemu sterowania, który błyskawicznie adaptuje się do zmieniających się warunków. Fundamentem układu jest precyzyjny czujnik temperatury zainstalowany na rurze powrotnej bezpośrednio przed kotłem. Przesyła on kluczowe informacje do sterownika, dla którego priorytetem staje się ochrona powrotu przed zbyt niską temperaturą.
Podczas konfiguracji siłownika zaworu warto ustawić minimalne otwarcie w przedziale 10–20%. Taki zabieg eliminuje ryzyko całkowitego zamknięcia przepływu i szkodliwej stagnacji wody, gwarantując stałą cyrkulację gorącego czynnika z kotła. Gdy tylko system wykryje spadek temperatury poniżej ustalonego progu, automatyka natychmiast zwiększa dopływ gorącej wody z zasilania, aż do momentu ustabilizowania się optymalnych parametrów.
Nie można przy tym zapominać o właściwej wydajności pompy kotłowej. Jeśli zostanie ona dobrana prawidłowo, unikniemy zjawiska kawitacji, która drastycznie obniża efektywność wymiany ciepła. W bardziej skomplikowanych instalacjach, wykorzystujących wymienniki płytowe lub bufory, należy wziąć pod uwagę zjawisko rozwarstwienia cieplnego, mogące wpływać na wskazania czujników.
Aby mieć pewność, że konfiguracja jest skuteczna, warto przeprowadzać regularne testy przy zmiennym obciążeniu – sprawdzając działanie systemu zarówno przy zasilaniu grzejników, jak i ogrzewania podłogowego czy przygotowaniu ciepłej wody użytkowej.

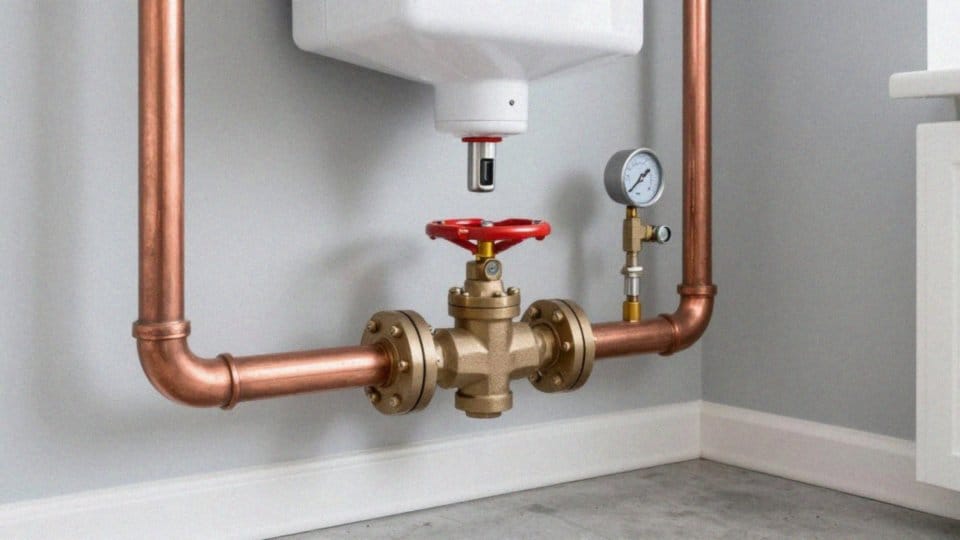

Jakie są wymagania montażu zaworu czterodrogowego?
Prawidłowa instalacja zaworu czterodrogowego to fundament sprawnego systemu grzewczego. Kluczowe jest jego poprawne umiejscowienie na rurze powrotnej, bezpośrednio pomiędzy kotłem a odbiornikami ciepła. Podczas prac montażowych warto ściśle trzymać się wytycznych producentów, dbając o precyzyjne rozplanowanie portów:
- zasilania,
- powrotu z instalacji,
- obiegu kotłowego.
Każde łącze musi być całkowicie szczelne, co wykluczy ryzyko kłopotliwych wycieków. Projektując układ, trzeba wziąć pod uwagę opory przepływu. Dobór pompy obiegowej o właściwej mocy jest niezbędny, by uniknąć zjawiska kawitacji, a zastosowany siłownik powinien w pełni współgrać z automatyką sterującą kotłem. Nie można zapomnieć o pozostawieniu odpowiedniej przestrzeni serwisowej, która pozwoli na łatwą kontrolę oraz wygodny montaż czujników temperatury i termometrów. W systemach otwartych należy z kolei pamiętać o przepisach dotyczących kotłów na paliwa stałe, w tym o uwzględnieniu naczynia przelewowego oraz zaworu zwrotnego. Aby zapewnić stały przepływ wody przez kocioł, warto odpowiednio skonfigurować minimalne otwarcie zaworu zgodnie z dokumentacją techniczną pieca. Ze względu na rolę, jaką ten element odgrywa w zabezpieczeniu termicznym urządzenia, montaż powinien powierzyć fachowcowi posiadającemu aktualne uprawnienia SEP. Pominięcie tych kroków lub błędne podłączenie komponentów może prowadzić nie tylko do spadku wydajności cieplnej, ale również problemów z cyrkulacją i utraty gwarancji. Jeśli jednak konstrukcja układu jest złożona, warto rozważyć alternatywne rozwiązania, takie jak montaż zaworu trójdrogowego czy pompy przeładowczej.
Gdzie montować zawór czterodrogowy względem pompy?
Najlepszym rozwiązaniem jest montaż zaworu czterodrogowego na powrocie kotła, możliwie najbliżej punktu, w którym instalacja łączy się z obiegiem grzewczym. W przemyślanej konfiguracji pompa kotłowa powinna znaleźć się tuż za „czwórką”, co gwarantuje precyzyjną kontrolę nad przepływem i zabezpiecza kocioł przed szokiem termicznym wynikającym z napływu lodowatej wody. Stanowczo odradzamy umieszczanie pompy po stronie zasilania. Takie niedopatrzenie nie tylko wprowadza chaos w hydraulice i obniża ciśnienie, ale wręcz uniemożliwia zaworowi właściwą pracę.
Dodatkowo nieprawidłowy montaż generuje zbędne opory i ryzyko kawitacji, co w krótkim czasie prowadzi do zniszczenia wirnika. Podczas prac warto wyposażyć układ w termometry, aby mieć stały podgląd na temperaturę wody. Pamiętaj jednak, że każdy projekt to odrębna historia – zawsze kieruj się zaleceniami producenta pieca i aktualną wiedzą techniczną.
Na koniec zadbaj o montaż:
- zaworów odcinających, które są nieocenione podczas serwisu,
- zaworów zwrotnych, skutecznie eliminujących ryzyko nieporządanych przepływów wstecznych.
Jak podłączyć naczynie przelewowe i zawór zwrotny?
W instalacjach otwartych naczynie przelewowe pełni funkcję tarczy chroniącej system przed niebezpiecznym wzrostem ciśnienia. Aby spełniało swoją rolę, należy umieścić je nad najwyższym punktem odbioru ciepła, prowadząc rurę bezpieczeństwa w pionie. Jej średnica wewnętrzna nie może być mniejsza niż 25 mm, co gwarantuje sprawne odprowadzenie wody podczas awarii. Kluczowe jest również zachowanie odpowiedniego spadku rury przelewowej w stronę naczynia, co skutecznie zapobiega gromadzeniu się pęcherzyków powietrza mogących destabilizować pracę całej sieci.
Z kolei zawór zwrotny montowany na powrocie skutecznie blokuje wsteczny przepływ wody z grzejników do kotła. Podczas montażu trzeba jednak zadbać, aby element ten w żaden sposób nie ograniczał naturalnego obiegu wody. Zawsze stosuj wyłącznie certyfikowaną armaturę, która spełnia rygorystyczne normy w zakresie odporności na wysokie temperatury. Pamiętaj też o przestrzeganiu wytycznych projektowych dotyczących minimalnych przekrojów rur, co pozwoli utrzymać właściwe opory hydrauliczne.
Wszelkie połączenia śrubowe powinny być zabezpieczone uszczelkami o podwyższonej wytrzymałości termicznej. Warto również wyposażyć naczynie w rurę sygnalizacyjną, umożliwiającą szybką kontrolę stanu napełnienia systemu. Całość prac musi być zgodna z dokumentacją projektową, ze szczególnym uwzględnieniem łatwego dostępu serwisowego do wszystkich zaworów. Przestrzegając tych zasad, zapewniasz nie tylko bezpieczną eksploatację kotła na paliwa stałe, ale także trwałą i bezawaryjną współpracę wszystkich komponentów instalacji.
Jak wygląda schemat podłączenia kotła w układzie otwartym?
W instalacjach otwartych kocioł na paliwo stałe współpracuje z resztą systemu poprzez zamknięty obieg sprzężony zaworem czterodrogowym. Element ten pełni funkcję separatora temperatur, co pozwala na precyzyjne zarządzanie obiegiem cieczy. Kluczowe jest tutaj podłączenie zasilania i powrotu centralnego ogrzewania bezpośrednio do naczynia przelewowego, które skutecznie chroni całość przed niebezpiecznym wzrostem ciśnienia.
Należy pamiętać, że:
- rura przelewowa musi posiadać średnicę co najmniej 25 mm,
- rura przelewowa musi być wyprowadzona na zewnątrz budynku.
Kluczową rolę odgrywa pompa obiegowa, umieszczona na powrocie tuż za zaworem mieszającym. Taka lokalizacja umożliwia stały nadzór nad temperaturą wody trafiającej do wymiennika kotła. Jeśli planujesz rozbudować system o przygotowanie ciepłej wody użytkowej, konieczne będzie zastosowanie dodatkowej pompy oraz wymiennika płytowego, który odizoluje pracę kotła od zasobnika c.w.u.
W praktyce proces ten przebiega w określony sposób:
- gorąca woda zasilająca kocioł trafia do zaworu czterodrogowego,
- woda miesza się z chłodniejszym powrotem, co pozwala utrzymać temperaturę na poziomie powyżej 55 stopni Celsjusza,
- pompa wymusza obieg w instalacji,
- zawór zwrotny blokuje niepożądany przepływ grawitacyjny w czasie przestoju.
Całą konstrukcję warto wyposażyć w zawory odcinające przy samym kotle – dzięki nim serwis lub wymiana urządzenia będą możliwe bez konieczności całkowitego opróżniania instalacji z wody. W układach otwartych priorytetem pozostaje swobodna komunikacja z armaturą zabezpieczającą, co gwarantuje stabilność hydrauliczną i chroni kocioł przed awariami termicznymi.
