Co pokazuje schemat instalacji CO i CWU?
Dokumentacja techniczna precyzyjnie opisuje rozmieszczenie kluczowych elementów hydraulicznych oraz logikę zarządzania przepływem czynnika grzewczego. Schemat instalacji centralnego ogrzewania i ciepłej wody użytkowej wskazuje, gdzie dokładnie znajdują się źródła ciepła, takie jak:
- kocioł,
- wszelkie pompy – obiegowe, cyrkulacyjne i te dedykowane CWU.
Obraz uzupełniono o niezbędną armaturę zabezpieczającą, w tym naczynia przelewowe dla systemów otwartych lub przeponowe w przypadku instalacji zamkniętych. Projekt wizualizuje drogę zasilania i powrotu nośnika ciepła, wyraźnie wyznaczając granice między obiema pętlami: ogrzewaniem podłogowym a tradycyjnymi grzejnikami. Zastosowana legenda pozwala użytkownikowi bez trudu zlokalizować:
- rozdzielacze,
- zawory mieszające,
- zasobnik wody.
Rysunek techniczny porusza także kwestię priorytetu CWU, nakreślając jednocześnie strategię ochrony kotła przed korozją niskotemperaturową. Poprzez odpowiednią lokalizację czujników temperatury na powrocie, sterownik może efektywnie monitorować stan układu. Całość dopełniają wyznaczone punkty montażowe siłowników oraz przemyślane strefy serwisowe, gwarantujące swobodny dostęp do najważniejszych podzespołów urządzenia.

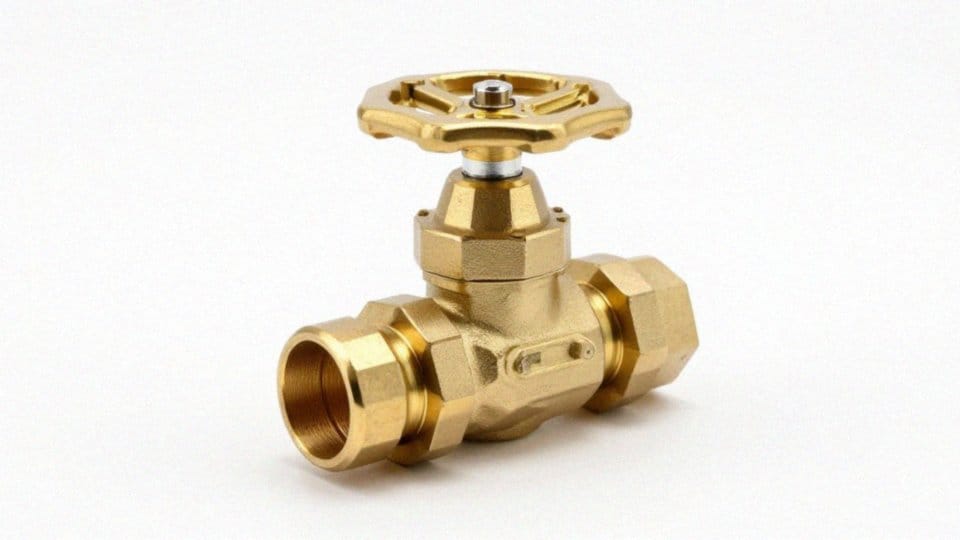

Jak działa zawór trójdrożny w instalacji?
| Funkcja | Cel / Działanie | Zastosowanie |
|---|---|---|
| Ochrona kotła | Zapewnienie minimalnej temperatury powrotu (55–60°C) | Kocioł na paliwo stałe |
| Regulacja temperatury | Mieszanie gorącej wody z kotła z chłodniejszą wodą z powrotu | Ogrzewanie grzejnikowe, ogrzewanie podłogowe |
| Podtrzymywanie temperatury | Utrzymanie wyższej temperatury w obiegu | Obieg kocioł-boiler |
| Zmiana układu | Umożliwienie powrotu do poprzedniego układu instalacji | Systemy hydrauliczne |
Zawór trójdrożny stanowi fundament nowoczesnych instalacji grzewczych, odpowiadając za precyzyjne mieszanie lub rozdzielanie strumieni cieczy. Pozwala to na pełną kontrolę nad parametrami przepływu w całym układzie. W trybie mieszania armatura łączy wrzątek z kotła z chłodniejszą wodą powrotną, co pozwala utrzymać pożądaną temperaturę zasilania. Jest to szczególnie przydatne w systemach płaszczyznowych, jak ogrzewanie podłogowe, gdzie skutecznie eliminuje ryzyko przegrzania instalacji.
Funkcja rozdzielająca umożliwia sprawne kierowanie medium do konkretnych obwodów, na przykład przełączając przepływ między grzejnikami a zasobnikiem ciepłej wody użytkowej. Za automatyzację tych działań odpowiada siłownik zintegrowany ze sterownikiem kotła, co otwiera drogę do inteligentnego zarządzania budynkiem. Podczas instalacji kluczowe jest zwrócenie uwagi na kierunek przepływu wskazany przez producenta na korpusie, gdyż od tego zależy poprawna praca mechanizmu.
Poza regulacją temperatury, podzespół ten pełni rolę ochronną, zabezpieczając kocioł przed szkodliwą korozją niskotemperaturową poprzez stabilizację ciepła na powrocie. Właściwa konfiguracja tych elementów nie tylko optymalizuje cyrkulację medium w obiegu, ale również skutecznie minimalizuje ryzyko wystąpienia uciążliwej kawitacji pompy obiegowej.
Jak czytać schemat CO i CWU z zaworem trójdrożnym?
Interpretację schematu instalacji najlepiej rozpocząć od ustalenia, skąd płynie ciepło oraz w jakim kierunku przemieszcza się zasilanie i powrót. Następnym krokiem jest lokalizacja zaworu trójdrożnego i zrozumienie jego roli – trzeba ustalić, czy odpowiada on za rozdzielanie, czy mieszanie strumieni. Wystarczy rzut oka na oznaczenia przy króćcach, aby rozwiać te wątpliwości.
Kluczowa jest również weryfikacja kolejności poszczególnych elementów. W typowych obiegach grzewczych zawór instaluje się za pompą obiegową, jednak w układach z zasobnikiem CWU bardzo często znajduje się on przed nią. Przyglądając się całości, warto zwrócić uwagę na zawory zwrotne, które nie tylko stabilizują kierunek przepływu, ale przede wszystkim chronią zbiornik z ciepłą wodą przed zbyt szybkim stygnięciem.
Nie zapomnij o czujnikach temperatury, które na rysunkach wyznaczają priorytety pracy kotła i dbają o jego parametry ochronne. Zależnie od typu instalacji, na schemacie znajdziesz oznaczenia:
- systemu otwartego z naczyniem przelewowym,
- zamkniętego z przeponowym.
Istotnym aspektem projektu jest także uwzględnienie cyrkulacji oraz łatwego dostępu serwisowego. Pamiętaj, że odpowiednie rozmieszczenie zaworów odcinających to gwarancja, że ewentualna konserwacja lub sprawdzenie szczelności nie przysporzy w przyszłości problemów. Na koniec sprawdź wytyczne dotyczące minimalnej temperatury powrotu; dla kotłów na paliwa stałe jest to zazwyczaj przedział 55-60°C.
Każdy komponent, od rozdzielacza po zawory termostatyczne, musi być zamontowany zgodnie z kierunkiem wskazanym przez strzałki na korpusach. Tylko w ten sposób zapewnisz właściwą dynamikę przepływu czynnika w całym systemie.

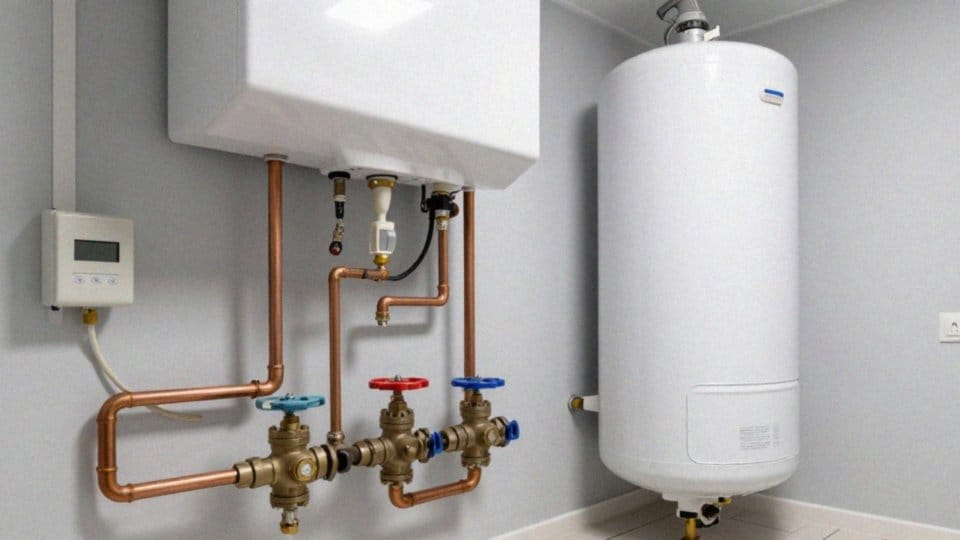

Jak ustawić priorytet CWU w schemacie instalacji?
Priorytet ciepłej wody użytkowej to zadanie powierzone inteligentnemu sterownikowi, który za pomocą siłownika zaworu trójdrożnego reaguje na wskazania czujnika temperatury w bojlerze. Gdy woda w zbiorniku staje się zbyt chłodna, urządzenie automatycznie przekierowuje strumień gorącego czynnika prosto do wężownicy. W tym samym czasie dopływ ciepła do grzejników jest ograniczany lub całkowicie wstrzymywany, co pozwala błyskawicznie naładować zasobnik.
Kluczową rolę w tym procesie odgrywa pompa ładująca, wymuszająca właściwy obieg przez wężownicę. Aby uniknąć niepożądanego wychładzania wody, spowodowanego grawitacyjnym cofaniem się czynnika w stronę kotła, niezbędny jest montaż zaworu zwrotnego na powrocie. Konfiguracja całego systemu opiera się na precyzyjnym dobraniu temperatury zadanej oraz histerezy, która chroni pompę przed zbyt gwałtowną pracą i ciągłym załączaniem.
Warto również zadbać o bezpieczeństwo domowników poprzez montaż zaworu termostatycznego mieszającego na wyjściu z zasobnika. Dbałość o profesjonalne ustawienie zakresu pracy siłownika przekłada się na stabilną pracę kotła, utrzymując parametry powyżej temperatury kondensacji. Takie rozwiązanie nie tylko wydłuża życie samego urządzenia i optymalizuje zużycie paliwa, ale też zdejmuje z użytkowników obowiązek ręcznego sterowania obiegami. Dzięki temu ciepła woda jest zawsze dostępna, a domownicy mogą cieszyć się stałym komfortem termicznym bez obaw o nagłe wychłodzenie wnętrz.
Gdzie montować zawór trójdrożny względem pompy obiegowej?
Usytuowanie zaworu trójdrożnego względem pompy to fundament poprawnej pracy całego układu hydraulicznego. W standardowych instalacjach centralnego ogrzewania montuje się go zazwyczaj za pompą obiegową, patrząc zgodnie z kierunkiem zasilania. Pozwala to nie tylko na stabilny obieg czynnika grzewczego, ale również skutecznie eliminuje ryzyko powstawania kawitacji wewnątrz urządzenia.
Sytuacja wygląda jednak inaczej w przypadku systemów przygotowujących ciepłą wodę użytkową. Wówczas rekomenduje się umieszczenie zaworu przed pompą, co chroni jej wirnik przed nagłymi skokami ciśnienia i znacząco wydłuża okres bezawaryjnej eksploatacji.
Niezależnie od wybranego schematu, warto trzymać się kilku sprawdzonych wskazówek montażowych:
- zawsze kontroluj strzałki na korpusie, które jasno wskazują kierunek przepływu medium,
- zainstaluj zawory odcinające po obu stronach trójnika, aby uniknąć spuszczania wody z całej instalacji podczas drobnych napraw czy przeglądów,
- zapewnij fachowcom łatwy dostęp do siłownika,
- zadbać o to, by sztywne orurowanie nie generowało niepotrzebnych naprężeń mechanicznych.
Precyzyjne dopasowanie armatury do rozdzielacza to nie tylko kwestia wygody, ale przede wszystkim sposób na płynną regulację temperatury i wyższą sprawność energetyczną. Optymalny montaż minimalizuje zbędne opory przepływu, co bezpośrednio przekłada się na mniejsze straty ciśnienia w całym systemie.
Jak uniknąć błędów montażowych zaworu trójdrożnego?
Praca z zaworem trójdrożnym wymaga rygorystycznego trzymania się wytycznych producenta. Najpowszechniejsze błędy biorą się z pomylenia portów A, B oraz AB, co w konsekwencji prowadzi do problemów z regulacją temperatury i niepotrzebnego wzrostu zużycia opału.
Przed montażem hydraulik powinien sprawdzić, czy ma do czynienia z modelem:
- mieszającym,
- rozdzielającym.
Aby idealnie dopasować go do specyfiki danej pętli, planując miejsce instalacji, koniecznie zaplanuj swobodny dostęp serwisowy. Ułatwi to późniejszą kalibrację czy demontaż urządzenia.
Bardzo dobrym rozwiązaniem jest montaż zaworów odcinających wraz z bypassem – dzięki nim serwisowanie systemu nie wymaga spuszczania wody z całej instalacji. Pamiętaj też o montażu zaworu zwrotnego w strategicznych miejscach; pomoże to uniknąć niechcianej grawitacji, która mogłaby szybko wychłodzić zasobnik ciepłej wody użytkowej.
Skupiając się na detalach, wyeliminujesz ryzyko błędów hydraulicznych, takich jak niepożądane mieszanie się strumieni. W kotłach na paliwa stałe kluczowe staje się utrzymanie odpowiedniej temperatury powrotu, dlatego warto wyposażyć układ w zawór termostatyczny chroniący przed niskimi temperaturami, co skutecznie zapobiega korozji.
Całość wieńczy kontrola szczelności i testy ruchowe, co jest szczególnie istotne w wersjach z siłownikami. Pamiętaj również, że nawet najlepszy osprzęt zawiedzie, jeśli źle skonfigurujesz czujniki temperatury lub sterownik różnicowy. Precyzyjne ustawienia oraz fachowy montaż to Twoja gwarancja, że unikniesz kawitacji i niebezpiecznych skoków ciśnienia, ciesząc się przez lata wydajnym ogrzewaniem.
Jak zawór chroni kocioł przed niską temperaturą?
W kotłach na paliwo stałe kluczowe znaczenie ma ochrona wymiennika ciepła przed kondensacją spalin. Zjawisko to prowadzi do przyspieszonej korozji niskotemperaturowej, co drastycznie skraca żywotność urządzenia. Najskuteczniejszym rozwiązaniem tego problemu jest montaż zaworu trójdrożnego, który utrzymuje temperaturę wody powrotnej w bezpiecznym przedziale 55–60°C.
Mechanizm ten polega na mieszaniu gorącego zasilania z chłodniejszym powrotem z instalacji, co zapobiega wychłodzeniu wymiennika. Precyzyjna kontrola tego procesu jest niezbędna, dlatego często wspiera się ją za pomocą zaworów lub termostatów różnicowych. Istotnym elementem jest także bypass, wymuszający obieg wody przez krótki obieg do momentu osiągnięcia przez kocioł wymaganych parametrów cieplnych.
Zastosowanie takiej konfiguracji znacząco podnosi trwałość instalacji i jej sprawność energetyczną. Wyższa temperatura powrotu sprzyja ponadto czystszemu spalaniu, co pozwala na realne oszczędności opału. Nie można przy tym zapomnieć o naczyniu przelewowym, które stabilizuje ciśnienie w układzie, chroniąc go przed skutkami nagłych zmian temperatury medium.
Aby jednak cały system działał bezawaryjnie przez lata, wymagana jest regularna diagnostyka czujników oraz automatyki sterującej. Dzięki właściwej konserwacji unikniemy kosztownych błędów regulacyjnych i będziemy cieszyć się wysoką wydajnością cieplną przez cały sezon.
