Co to jest schemat instalacji CO?
Projekt instalacji centralnego ogrzewania to fundament każdego sprawnego systemu grzewczego, precyzyjnie określający jego układ hydrauliczny. Taka dokumentacja wizualizuje kluczowe komponenty, w tym:
- kocioł,
- pompę cyrkulacyjną,
- rozdzielacze,
- sprzęgło,
- zawór trójdrożny,
- zasobnik na ciepłą wodę użytkową.
Szczegółowy rysunek wymusza konkretne prowadzenie rurociągów zasilających i powrotnych. Inżynierowie sięgają przy tym po różnorodne materiały – od miedzi w różnych średnicach, przez stal, aż po nowoczesne tworzywa typu PEX czy polietylen. Dokument nie tylko wyznacza przekroje rur i ich średnice nominalne, ale również definiuje parametry pracy dla poszczególnych grzejników i pętli podłogowych, bazując na rygorystycznej normie PN-EN 12831. Integralną częścią projektu są skomplikowane obliczenia hydrauliczne, obejmujące prędkość przepływu czynnika oraz dopuszczalne straty ciśnienia.
Plan jasno określa rozmieszczenie armatury, zalecenia dotyczące izolacji termicznej i punkty pomiarowe, co pozwala na bezbłędną regulację całego układu. Profesjonalnie przygotowany schemat nie tylko minimalizuje opory, ale też skutecznie eliminuje dokuczliwe szumy w rurach. Niezależnie od tego, czy wybierzemy strukturę trójnikową, czy rozdzielaczową, dobrze przemyślany projekt gwarantuje wysoką wydajność cieplną i pełen komfort domowników.
Jak dobrać średnice rur do mocy i długości obiegów?
| Czynnik | Wpływ na dobór średnicy | Dodatkowe uwagi |
|---|---|---|
| Moc grzejnika | Wielkość przekrojów rur powinna być dostosowana do mocy grzejnika | Zapewnia prawidłowe działanie instalacji |
| Długość obiegów | Dobór średnicy rur musi być dostosowany do długości obiegów | Wpływa na ciśnienie i wydajność przepływu |
| Rodzaj instalacji | Instalacja C.O. + C.W.U. wymaga większych średnic rur | Ogrzewanie grawitacyjne wymaga większych średnic niż pompowe |
Prawidłowe dopasowanie średnic rur to fundament wydajnej pracy każdej instalacji grzewczej. Kluczem do sukcesu jest umiejętne połączenie mocy grzejników z natężeniem przepływającego przez nie czynnika. W typowych warunkach przy pojedynczych punktach odbioru sprawdzają się:
- rury PEX 16 mm,
- gałązki 1/2 cala przy mniejszym zapotrzebowaniu na ciepło.
Jeśli jednak moc grzejnika przekracza 2700 W, konieczne staje się zastosowanie rur 3/4 cala; pozwoli to uniknąć zbyt dużych spadków ciśnienia. Generalnie, rura główna musi charakteryzować się większym przekrojem niż odchodzące od niej odgałęzienia. Przykładowo, przy kotłach o mocy 16 kW, optymalnym wyborem dla rurociągu głównego będzie miedź o średnicy co najmniej 28 mm.
Podstawą projektowania jest trzymanie się tabel średnic, dzięki którym utrzymamy prędkość przepływu w zalecanym zakresie:
- 0,3 m/s,
- 0,8 m/s,
zgodnym z normą PN-EN 12831. Ignorowanie tych wytycznych grozi uciążliwym szumem w rurach i niepotrzebnym wzrostem oporów hydraulicznych. Pamiętajmy też, że rodzaj materiału determinuje wymiarowanie – inaczej oblicza się przepływy dla:
- miedzi,
- stali,
- PEX-u.
W przypadku rozbudowanych obiegów o znacznej długości warto zainwestować w nieco większe średnice, co zniweluje naturalne opory instalacji. Precyzyjne obliczenia, uwzględniające dynamikę grzejników i rzeczywisty strumień energii, są niezbędne do równomiernego rozprowadzania ciepła. Każdy błąd w projektowaniu pionów lub zastosowanie zbyt wąskich przewodów negatywnie wpływa na wydajność całego systemu, prowadząc do odczuwalnych różnic temperatury w poszczególnych pomieszczeniach.
Jak obliczyć spadki i opory hydrauliczne?
Obliczenia hydrauliczne w instalacjach grzewczych sprowadzają się do precyzyjnego zsumowania oporów, jakie stawia przepływający czynnik. Chodzi tu przede wszystkim o:
- straty tarcia o wewnętrzne ścianki rur,
- straty miejscowe, wywoływane przez elementy armatury, w tym zawory, trójniki czy rozdzielacze.
W procesie tym niezastąpione okazuje się równanie Darcy-Weisbacha, w którym współczynnik strat f jest ściśle powiązany z chropowatością wewnętrzną materiału – czy to miedzi, PEX-u, czy polietylenu – oraz liczbą Reynoldsa. Całkowity opór układu wyznacza się w oparciu o natężenie przepływu, które wyprowadzamy bezpośrednio z zapotrzebowania na moc grzewczą oraz przyjętej różnicy temperatur.
Poszczególne straty liniowe odczytujemy następnie z tabel dla konkretnych średnic, takich jak:
- 22 mm,
- 28 mm,
- 35 mm.
Pamiętając o doliczeniu oporów miejscowych, wyrażanych zazwyczaj w paskalach lub milimetrach słupa wody. Nie można przy tym zapomnieć o uwzględnieniu charakterystyki grzejników panelowych czy systemów podłogowych. Optymalna prędkość przepływu powinna mieścić się w przedziale od 0,3 do 0,8 m/s. Przekroczenie tego zakresu jest prostą drogą do uciążliwego hałasu w rurach, drastycznego wzrostu strat ciśnienia i konieczności stosowania mocniejszych pomp.
Warto mieć na uwadze, że każda redukcja średnicy przewodu skutkuje nieliniowym wzrostem oporów, co zawsze musi znaleźć odzwierciedlenie w dokumentacji projektowej. Ostateczne wyniki obliczeń determinują dobór pompy obiegowej i są niezbędne do prawidłowego zrównoważenia instalacji zgodnie z wymogami normy PN-EN 12831.
Jak zrównoważyć hydraulicznie rozdzielacze i grzejniki?
Kluczem do sprawnej instalacji grzewczej jest precyzyjne doprowadzenie czynnika do każdego punktu odbioru, ściśle według założeń projektowych. Całość rozpoczynamy od wyliczenia przepływów dla grzejników i pętli podłogowych, pamiętając o uwzględnieniu optymalnej różnicy temperatur.
W układach opartych na rozdzielaczach niezastąpione okazują się przepływomierze, które pozwalają na bieżąco kontrolować parametry pracy rur PEX o różnych średnicach. Aby uniknąć sytuacji, w której woda bez kontroli płynie jedynie do odbiorników o najmniejszym oporze, stosujemy zawory termostatyczne i odcinające.
W bardziej złożonych, mieszanych systemach warto zainstalować sprzęgło hydrauliczne – skutecznie izoluje ono obieg kotłowy od reszty instalacji, co przekłada się na znacznie stabilniejszą pracę odbiorników. Podczas równoważenia trzeba mieć na uwadze różnice między urządzeniami; współczesne grzejniki panelowe stawiają wodzie zupełnie inny opór niż tradycyjne konstrukcje żeliwne.
Prawidłowa procedura regulacyjna wymaga:
- weryfikacji temperatur powrotu,
- pomiaru spadków ciśnienia,
- sprawdzenia prędkości przepływu.
Dzięki temu eliminujemy uciążliwe szumy w rurach, nierównomierne rozgrzewanie się instalacji oraz nadmierne obciążenie pompy cyrkulacyjnej. Na koniec warto dokładnie spisać wszystkie nastawy i odczyty, tworząc dokumentację. To ona stanie się fundamentem późniejszych przeglądów i pozwoli w każdej chwili upewnić się, czy system pracuje z najwyższą możliwą wydajnością.

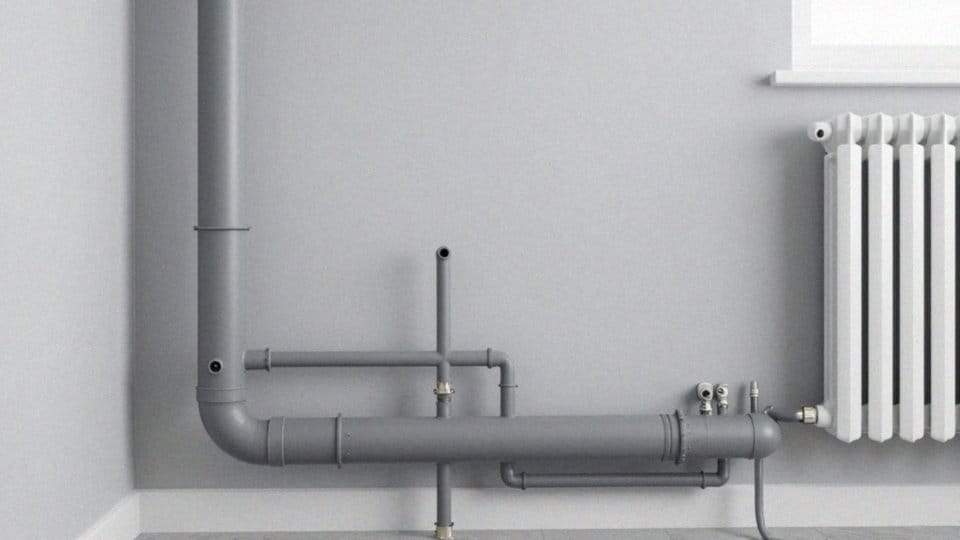

Kiedy stosować stopniowanie średnic rur?
W rozbudowanych systemach grzewczych odpowiednie stopniowanie średnic rur ma strategiczne znaczenie. Odpowiednio dobrana główna magistrala, rozdzielająca czynnik na liczne odgałęzienia, gwarantuje, że ciepło dotrze do wszystkich odbiorników w sposób jednostajny. Pozwala to wyeliminować problem nadmiernego przepływu w grzejnikach znajdujących się najbliżej kotła, co jest szczególnie istotne w klasycznych układach trójnikowych. Takie podejście znacząco ułatwia późniejsze równoważenie hydrauliczne instalacji.
W praktyce montażowej obowiązuje prosta zasada: przekrój przewodów powinien maleć proporcjonalnie do odległości od źródła ciepła. Największą średnicę posiada rura główna, z której wyprowadza się stopniowo węższe gałęzie, aż po te najcieńsze, doprowadzające wodę bezpośrednio do konkretnych grzejników. Taka konstrukcja pozwala precyzyjnie kontrolować opory hydrauliczne w każdej sekcji systemu.
Kwestia średnic nabiera szczególnego znaczenia w obiegach grawitacyjnych, gdzie priorytetem jest uzyskanie maksymalnej drożności przy minimalnych oporach. Aby zapewnić swobodną cyrkulację bez wsparcia pompy, pionom często nadaje się przekrój 3/4 cala. Z kolei w nowoczesnych układach pompowych, gdzie ruch czynnika jest wymuszony, możemy pozwolić sobie na węższe rury, montując przy krótkich odgałęzieniach przewody o średnicy 1/2 cala.
Planując instalację, należy wziąć pod uwagę szereg zmiennych:
- moc poszczególnych grzejników,
- całkowitą długość obiegów,
- rodzaj materiału – czy to miedź, stal czy PEX,
- prędkość przepływu, która powinna mieścić się w przedziale 0,3–0,8 m/s.
Nie można również zapominać o rozmieszczeniu armatury i naczynia przelewowego. Błędy na tym etapie niemal zawsze skutkują deficytami ciepła w wybranych pomieszczeniach oraz niepotrzebnym wzrostem rachunków. Dbałość o precyzyjny dobór średnic zgodnie z rzeczywistym zapotrzebowaniem na moc to najlepsza inwestycja w wydajność systemu i codzienny komfort domowników.
Jakie średnice stosować dla obiegu grawitacyjnego i pompowego?
W systemach grawitacyjnych fundamentem efektywnego działania jest swobodny przepływ wody, co wymusza minimalizację oporów hydraulicznych. Z tego względu instalacje te bazują na rurach o większych przekrojach, gdzie piony i główne gałązki zazwyczaj startują od 3/4 cala wzwyż. Optymalny wymiar rur zawsze wynika z zapotrzebowania na moc grzewczą oraz dystansu urządzenia od źródła ciepła. Niezbędne jest też zachowanie odpowiednich spadków, które pozwalają wodzie krążyć samoistnie, bez wsparcia pompy.
Warto pamiętać, że nowoczesne panele grzewcze często słabiej współpracują z takimi obiegami niż klasyczne kaloryfery żeliwne, co czasami zmusza nas do stosowania jeszcze szerszych przewodów. Z tego samego powodu unika się tu montażu zaworów termostatycznych, które mogłyby niepotrzebnie dławić przepływ.
Zupełnie inaczej wygląda sytuacja w obiegach pompowych, gdzie wymuszony ruch czynnika pozwala na wyraźną redukcję średnic. W przypadku mniejszych odbiorników ciepła często wystarczają rury:
- 1/2 cala,
- 3/8 cala,
- przy samych grzejnikach montuje się zazwyczaj przewody PEX 16 mm.
Kluczem do sukcesu jest tutaj rzetelna analiza strat ciśnienia. Przykładowo, dla kotła o mocy 16 kW rura główna nie powinna być węższa niż 28 mm – przejście na mniejszą średnicę bez wątpienia podniesie opory, co wymusi ponowne przeliczenie mocy pompy. Aby uniknąć uciążliwego szumu i zapewnić optymalną wydajność, prędkość wody warto utrzymać w granicach 0,3–0,8 m/s. Projektując układ w miedzi, zawsze dobierajmy średnice takie jak:
- Cu 22 mm,
- Cu 28 mm,
- Cu 35 mm
pod konkretne obciążenie hydrauliczne danej instalacji.
Jakie średnice rury PEX stosować w podłogówce?
W instalacjach podłogowych standardem są rury o średnicy 16 lub 20 milimetrów. Optymalny wybór zawsze wynika z indywidualnych obliczeń hydraulicznych, długości poszczególnych pętli oraz zapotrzebowania budynku na ciepło. Wariant 16 mm, dzięki swojej elastyczności, jest znacznie wygodniejszy podczas układania skomplikowanych wzorów, takich jak meandry czy ślimaki. Jeśli jednak planujesz instalację obiegów przekraczających 120 metrów lub rozdzielacz znajduje się w znacznej odległości od ogrzewanego pomieszczenia, lepiej sprawdzi się rura 20 mm.
Większy przekrój skutecznie redukuje opory hydrauliczne, co pozwala utrzymać właściwy przepływ wody bez konieczności nadmiernego forsowania pompy obiegowej. W wyjątkowych przypadkach, zwłaszcza w dużych obiektach wymagających szczególnej stabilności długich odcinków zasilających, stosuje się średnicę 22 mm. Współczesne systemy bazują na polietylenie sieciowanym, który jest nie tylko odporny na korozję, ale również zapobiega osadzaniu się kamienia. Ten trwały materiał skutecznie wycisza pracę instalacji, tłumiąc ewentualne drgania wody.
Aby całość działała wydajnie, warto wyposażyć rozdzielacz w przepływomierze, które ułatwiają precyzyjne zbalansowanie każdej pętli. Pamiętaj, że kluczem do sukcesu jest także staranna izolacja termiczna podłoża oraz przemyślany układ rur. Ostateczne decyzje projektowe powinno się zawsze podejmować w oparciu o dokładny bilans mocy oraz analizę spadków ciśnienia w całym systemie.
