Schemat instalacji CO i CWU: co zawiera?

Właściwie zaprojektowany system centralnego ogrzewania i przygotowania ciepłej wody użytkowej stanowi serce każdego nowoczesnego domu, gwarantując domownikom komfort i oszczędną eksploatację. Fundamentem układu jest kocioł – gazowy, na pellet lub wydajna pompa ciepła – współpracujący z zasobnikiem, który magazynuje wodę o optymalnej temperaturze.

Jak ogrzać mieszkanie w bloku? Skuteczne metody i porady

Aby wszystko działało płynnie, obieg wymuszają pompy, a za właściwe ciśnienie i rozkład mocy odpowiadają zawory trójdrogowe oraz sprzęgło hydrauliczne. O bezpieczeństwo instalacji dbają zawory bezpieczeństwa, naczynia wzbiorcze oraz systemy filtracji, które chronią podzespoły przed zanieczyszczeniami.

W domach o bardziej skomplikowanej strukturze kluczową rolę odgrywa rozdzielacz umieszczony w dedykowanej szafce, którego liczba sekcji wynika bezpośrednio z potrzeb odbiorników ciepła, takich jak grzejniki czy ogrzewanie podłogowe. Dla maksymalizacji wygody warto wdrożyć pompy cyrkulacyjne. Dzięki nim ciepła woda dociera do kranów niemal natychmiast, eliminując irytujące oczekiwanie na odpowiednią temperaturę.

Nad precyzyjnym zarządzaniem klimatem wewnątrz budynku czuwa automatyka: termostaty i siłowniki, które dostosowują parametry do naszych aktualnych potrzeb. Warto przy tym pamiętać, że dobrze przemyślany projekt powinien zostawiać furtkę dla przyszłych modernizacji, na przykład montażu kolektorów słonecznych czy bufora ciepła.

Centralne ogrzewanie w bloku – schemat i kluczowe elementy

Całość prac montażowych musi być jednak przeprowadzona zgodnie z wymogami WT, ze szczególnym uwzględnieniem solidnej izolacji przewodów, co bezpośrednio przekłada się na efektywność energetyczną całego systemu.

Jak czytać schemat instalacji CWU?

Czytanie schematu instalacji ciepłej wody użytkowej najlepiej zacząć od znalezienia źródła ciepła, czyli zasobnika lub podgrzewacza. Kolejnym krokiem jest prześledzenie drogi przepływu wody zimnej do zbiornika oraz trasy, jaką ciepła woda dociera do konkretnych punktów poboru, na przykład pryszniców. Kluczowym elementem jest tutaj pętla cyrkulacyjna.

Warto sprawdzić:

• ulokowanie pompy, która odpowiada za natychmiastowy dostęp do ciepłego strumienia,
• montaż zaworu zwrotnego i elementów regulacyjnych na przewodzie powrotnym,
• termostatyczny zawór mieszający, który skutecznie ogranicza temperaturę wody wypływającej z kranu.

Podczas analizy dokumentacji projektowej sprawdź również średnice rur – czy to PP, czy systemów typu PEX/Al/PEX – upewniając się, że zostały dobrane zgodnie z obliczeniami spadków ciśnienia. Pamiętaj też o zasadach prowadzenia przewodów; standardem jest układanie ciepłej wody nad zimną oraz stosowanie izolacji termicznej o grubości zgodnej z aktualnymi wymogami WT.

Ogrzewanie w blokach – przepisy dotyczące minimalnej temperatury

W warstwie technicznej montażu najważniejsza jest jakość połączeń. Najlepiej, jeśli projekt zakłada stosowanie profesjonalnych złączek zaprasowywanych zamiast tradycyjnych rozwiązań skręcanych. Unikaj także bezpośredniego łączenia elementów mosiężnych z ocynkowanymi, co pozwoli wyeliminować ryzyko groźnej korozji galwanicznej.

Na koniec warto upewnić się, że schemat precyzyjnie wskazuje miejsce montażu szafki podtynkowej dla podlicznika, jeśli planowane są indywidualne rozliczenia, a cały układ zabezpieczeń hydraulicznych oraz ochrony powrotu jest w pełni kompletny.

Jaki kocioł wybrać do instalacji CO?

Wybór systemu grzewczego to decyzja, która zaczyna się od wnikliwej analizy potrzeb cieplnych Twojego domu oraz oczekiwań wobec dostępu do ciepłej wody użytkowej. Jeśli zależy Ci na najwyższym komforcie, warto rozważyć:

• kocioł jednofunkcyjny współpracujący z zewnętrznym zasobnikiem – gwarantuje swobodne korzystanie z ciepłej wody w kilku łazienkach jednocześnie,
• łatwą integrację z kolektorami słonecznymi czy buforami ciepła.

Dla mniejszych mieszkań idealną alternatywą okazuje się kocioł dwufunkcyjny – kompaktowe urządzenie, które zajmuje niewiele miejsca, łącząc funkcję ogrzewania pomieszczeń oraz przygotowania wody. Zupełnie inaczej wygląda kwestia montażu kotłów na paliwa stałe czy pellet. Tutaj musisz uwzględnić dodatkowy osprzęt, w tym:

• zawory trójdrogowe,
• układy zabezpieczające temperaturę powrotu.

Pamiętaj też, że jeśli ogrzewasz dom podłogówką, kluczowe staje się precyzyjne dopasowanie parametrów hydraulicznych, co nierzadko kończy się montażem sprzęgła hydraulicznego. Decydując się na konkretny model, nie sugeruj się wyłącznie ceną. Zwróć uwagę, czy moc pieca naprawdę pasuje do instalacji i czy w pobliżu znajdziesz autoryzowany serwis.

Ogrzewanie centralne w bloku – koszty instalacji i eksploatacji

W przypadku systemów jednofunkcyjnych, stabilność temperatury wody zapewnia bezpośrednie doprowadzenie zasilania zimną wodą do zasobnika przez trójnik. Przed finalnym zakupem zawsze weryfikuj atesty oraz zgodność z posiadanym przewodem kominowym. Ostatecznie wszystko sprowadza się do pytania: czy stawiasz na bezkompromisową wygodę, czy raczej na oszczędność na etapie inwestycji? Odpowiedź na to pytanie pozwoli Ci wybrać sprzęt, który posłuży przez wiele lat.

Gdzie umieścić rozdzielacz w schemacie instalacji?

Najlepszym miejscem na montaż rozdzielacza jest strefa techniczna, taka jak:

• kotłownia,
• ściana dzieląca wiatrołap z łazienką.

Wybór centralnej lokalizacji pozwala na sprawne poprowadzenie pętli podłogówki oraz rur do grzejników, co znacząco zmniejsza straty ciśnienia i optymalizuje pracę całej instalacji. Instalując szafkę podtynkową, warto pamiętać o odpowiednim zabezpieczeniu otaczających ją ścian, aby uniknąć pęknięć tynku i zapewnić dobrą izolację akustyczną. Podczas projektowania zabudowy kluczowe jest dopasowanie liczby sekcji do liczby obiegów grzewczych.

Schemat instalacji CO — jak dobrać średnice rur do efektywności systemu?

Dobrze jest też przewidzieć odrobinę wolnej przestrzeni na opcjonalne akcesoria, takie jak:

• filtry,
• manometry,
• zawory trójdrogowe,
• pompy.

W systemach łączących grzejniki z podłogówką sprawdzają się zestawy dwuzadaniowe lub dwa niezależne rozdzielacze. Pamiętajmy, że instalator musi mieć swobodny dostęp do zaworów regulacyjnych – to fundament sprawnego serwisu w przyszłości. Precyzyjne prowadzenie przewodów zgodnie z dokumentacją to nie tylko kwestia wygody, ale przede wszystkim bezpieczeństwo instalacji, które chroni przed kosztownym kuciem ścian w razie awarii i gwarantuje trwałość systemu na lata.

Gdzie montować podlicznik ciepłej wody?

Prawidłowy montaż podlicznika ciepłej wody to podstawa precyzyjnego rozliczania mediów, zarówno w domach jednorodzinnych, jak i w budynkach wielorodzinnych. Urządzenie najlepiej umieścić na pionie zasilającym konkretne mieszkanie, tuż przed miejscem, w którym instalacja rozdziela się na poszczególne punkty poboru. Aby zapewnić rzetelne pomiary i bezproblemową eksploatację, warto pamiętać o kilku technicznych wymogach:

• należy zachować odpowiednie odcinki proste przed i za wodomierzem,
• zapewnić łatwy dostęp do urządzenia,
• wpiąć w układ zawory odcinające,
• rozplanować szafkę podtynkową blisko wejścia instalacji do lokalu lub w pobliżu głównego rozdzielacza,
• zamontować wodomierz wyłącznie na przewodzie zasilającym,
• użyć komponentów z aktualnymi atestami dopuszczającymi je do kontaktu z wodą pitną,
• zainwestować w filtr siatkowy zamontowany przed licznikiem.

Miejsce montażu musi być suche, chronione przed mrozem i zabezpieczone przed ingerencją osób trzecich. Tylko w ten sposób wyeliminujesz ryzyko błędnych odczytów wynikających z przepływów zwrotnych. To niewielki element, który skutecznie chroni mechanizm pomiarowy przed zanieczyszczeniami stałymi, mogącymi trwale uszkodzić czułą aparaturę.

Schemat podłączenia kotła CO z zaworem czterodrogowym — jak to zrobić poprawnie?

Kiedy warto stosować obieg cyrkulacyjny w CWU?

Warto rozważyć montaż instalacji cyrkulacyjnej, zwłaszcza gdy łazienki znajdują się w sporej odległości od zasobnika wody. Dzięki pętli cyrkulacyjnej ciepła woda dociera do kranów niemal natychmiast, co nie tylko poprawia codzienny komfort, ale też zapobiega marnotrawstwu chłodnej wody, którą w tradycyjnych układach trzeba spuścić przed nadejściem strumienia o odpowiedniej temperaturze.

Wybór tego rozwiązania powinien jednak uwzględniać bilans energetyczny. Cyrkulacja wiąże się z pewnymi stratami ciepła, dlatego kluczowe jest umiejętne zarządzanie systemem. Z pomocą przychodzą tu:

• sterowniki pozwalające na ustalenie harmonogramu pracy pompy,
• czujniki temperatury, które wyłączają obieg zaraz po nagrzaniu instalacji.

Dobór właściwej pompy cyrkulacyjnej, o odpowiednim przepływie i wsparciu ze strony zaworów zwrotnych, również ma fundamentalne znaczenie dla sprawnego działania instalacji, skutecznie blokując mieszanie się wody. Jeśli punkty poboru są zlokalizowane blisko źródła ciepła, pętla często staje się zbędnym wydatkiem. Jeśli jednak zdecydujesz się na montaż, koniecznie zadbaj o wysokiej klasy izolację rur, aby ograniczyć ucieczkę energii.

Schemat instalacji CO i CWU z zaworem trójdrożnym — jak go zrozumieć?

Z kolei precyzyjne wyważenie hydrauliczne osiągniesz dzięki zaworom cyrkulacyjnym, które dbają o to, by strumień ciepła docierał do każdego zakamarka domu równomiernie. W przypadku nowoczesnych budynków warto pomyśleć o integracji cyrkulacji z kolektorami słonecznymi – to świetny sposób, by w słoneczne dni utrzymywać temperaturę w obiegu praktycznie za darmo.

Jak prowadzić i izolować rury CWU?

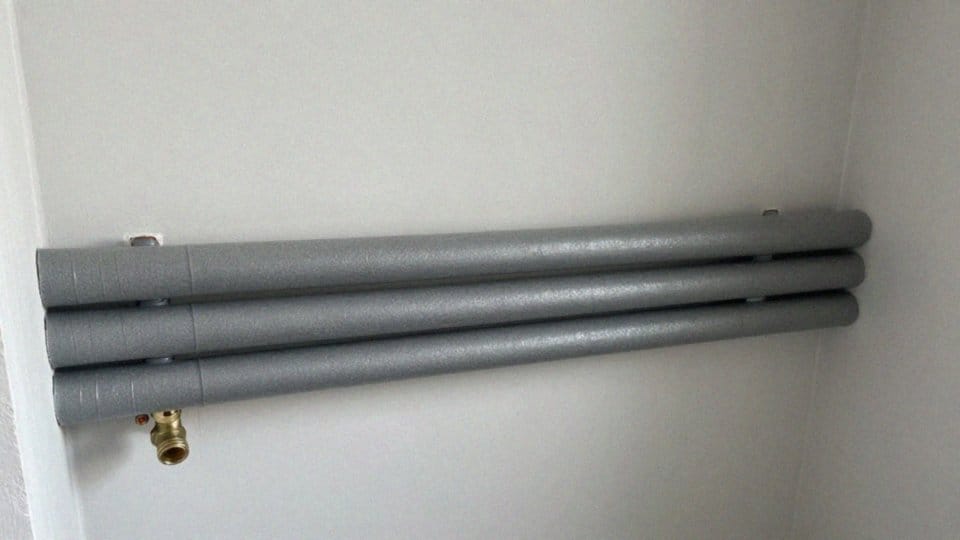

Przewody ciepłej wody użytkowej warto układać podtynkowo, biegnąc wzdłuż ścian. Jeśli umieścisz je pod stropem, bezpośrednio nad instalacją zimnej wody, znacząco ułatwisz sobie przyszłe prace serwisowe. Pamiętaj, aby trasa była możliwie krótka i omijała zbędne kolanka – ograniczy to opory przepływu oraz straty energii.
