Czym są panewki na wale korbowym?
Panewki stanowią serce układów łożyskowania w nowoczesnych silnikach, pełniąc funkcję powierzchni ślizgowych między czopami wału korbowego a korbowodami lub kadłubem jednostki. To właśnie dzięki nim wał obraca się płynnie, co pozwala wydajnie przetworzyć ruch posuwisto-zwrotny tłoków na energię kinetyczną.
W budowie silnika rozróżniamy dwa podstawowe rodzaje tych elementów:
- panewki główne odpowiadają za stabilne osadzenie wału w bloku jednostki,
- panewki korbowodowe realizują bezpośrednie połączenie wału z układem tłokowym.
Precyzyjne dopasowanie tych części do czopów jest kluczowe dla zachowania wysokiej trwałości całego mechanizmu. Współczesne rozwiązania najczęściej opierają się na konstrukcji dwuwarstwowej, łączącej solidny podkład nośny ze specjalistyczną powłoką ślizgową. Aby zapewnić niezawodność, projektanci uwzględniają dedykowane kanały olejowe doprowadzające środek smarny. Odpowiednie smarowanie nie tylko redukuje tarcie, ale również pozwala optymalnie rozłożyć siły działające na wał podczas pracy. Z uwagi na ekstremalne obciążenia, wymiary każdego elementu muszą być dobierane z niezwykłą dokładnością, co w praktyce warsztatowej oznacza konieczność stosowania mikrometrów.
Dlaczego panewki decydują o trwałości silnika?
Wytrzymałość silnika w dużej mierze zależy od jakości panewek, które muszą sprawnie znosić ogromne przeciążenia przy zachowaniu minimalnego tarcia. Kluczem do sukcesu jest tu zastosowanie materiałów odpornych na odkształcenia – pozwalają one utrzymać odpowiednie luzy montażowe bez względu na panującą temperaturę. Fachowy dobór tych części nie tylko skutecznie wygasza drgania, ale też znacząco przedłuża żywotność czopów wału korbowego.
Niestety, błędy projektowe lub słaba jakość komponentów mogą szybko zniweczyć kondycję całego układu napędowego. Wystarczy przekroczyć limity wytrzymałościowe, by doszło do trwałej deformacji panewek, a w efekcie – utraty geometrii osadzenia wału. Skutkuje to:
- niewspółosiowością,
- niebezpiecznym przegrzewaniem się powierzchni ślizgowych,
- zatarciem jednostki.
Co więcej, każdy najdrobniejszy ubytek w strukturze panewki podnosi tarcie, błyskawicznie niszcząc gładź czopów, co w skrajnych przypadkach prowadzi nawet do pęknięcia wału. Z tego powodu stabilność metalurgiczna i wymiarowa panewek okazuje się absolutnie kluczowa, by uchronić silnik przed kosztownym remontem. Troska o te niepozorne elementy to w rzeczywistości najlepsza inwestycja w długowieczność i bezawaryjną pracę całego napędu.
Które parametry panewek są najważniejsze?
Prawidłowe funkcjonowanie łożysk ślizgowych zależy przede wszystkim od zachowania precyzyjnego luzu montażowego, który uzyskuje się dzięki starannemu doborowi panewek zgodnie z wytycznymi producenta. Fundamentem precyzji jest tutaj rzetelne mierzenie czopów wału za pomocą mikrometru w wielu punktach, co pozwala utrzymać wymagane tolerancje wymiarowe. Jakość współpracy tych podzespołów wynika z zaawansowanej konstrukcji oraz właściwości użytych stopów.
Podczas gdy zewnętrzna warstwa ślizgowa minimalizuje tarcie, rdzeń elementu gwarantuje sztywność i odporność na odkształcenia cieplne. Kluczowe znaczenie ma również wydajna dystrybucja środka smarnego, za co odpowiadają starannie zaprojektowane rowki i kanały olejowe. Warto zwrócić uwagę na rodzaj zastosowanych powłok – na przykład wybrane modele dwuwarstwowe skutecznie przenoszą znaczne przeciążenia.
Dzięki efektowi wstępnego ściskania, panewki stabilnie spoczywają w korbowodzie, co eliminuje ryzyko ich niepożądanego obracania się. Wybierając podzespoły, trzeba zawsze sprawdzać ich kompatybilność z parametrami środka smarnego, co staje się szczególnie ważne przy eksperymentach z olejami syntetycznymi.
Ostateczna trwałość całego mechanizmu jest wypadkową wysokiej jakości części oraz rygorystycznego przestrzegania procedur montażowych. Sukces naprawy zależy też od cierpliwego docierania silnika zgodnie z zaleceniami producenta. Korzystanie z danych technicznych oraz dokładne pomiary warsztatowe stanowią najskuteczniejszą receptę na uniknięcie kosztownych awarii układu korbowego.
Jak niewłaściwe smarowanie uszkadza panewki?
Prawidłowe smarowanie silnika polega na wytworzeniu precyzyjnej warstwy hydrodynamicznej, która oddziela panewkę od czopu wału, skutecznie eliminując bezpośrednie tarcie metalu o metal. Gdy jednak ciągłość tego filmu olejowego zostaje przerwana, opory ruchu gwałtownie rosną, co prowadzi do nieodwracalnego uszkodzenia powierzchni ślizgowych.
Najczęstszymi przyczynami tych awarii są:
- spadki ciśnienia oleju,
- zanieczyszczenia w układzie,
- zatkane kanały przelotowe,
- przegrzewanie jednostki.
Warto pamiętać, że jakość samej cieczy ma tu ogromne znaczenie – oleje syntetyczne oferują znacznie wyższą stabilność termiczną niż ich mineralne odpowiedniki, co czyni je bardziej odpornymi na zrywanie filmu olejowego przy dużych obciążeniach. Problemy techniczne, na przykład zapchany filtr DPF czy niesprawność osprzętu, prowadzą do nadmiernego wzrostu temperatury. To z kolei obniża lepkość środka smarnego i wystawia panewki na ciężką próbę. Efektem są rysy, wżery oraz odkształcenia, które w skrajnych sytuacjach kończą się obróceniem panewki lub kompletnym zatarciem silnika.
Sygnałami ostrzegawczymi, na które warto zwracać uwagę, są:
- zwiększone zużycie oleju,
- przedmuchy do skrzyni korbowej,
- słyszalne metaliczne stukanie.
Rozsądną praktyką jest regularne monitorowanie ciśnienia oraz sprawdzanie czystości oleju pod kątem obecności opiłków metalu. Taka diagnostyka to najskuteczniejszy sposób, by w porę zareagować na oznaki zużycia i zapewnić długowieczność układu korbowego poprzez stosowanie wysokiej jakości olejów i dbałość o pełną drożność kanałów olejowych.

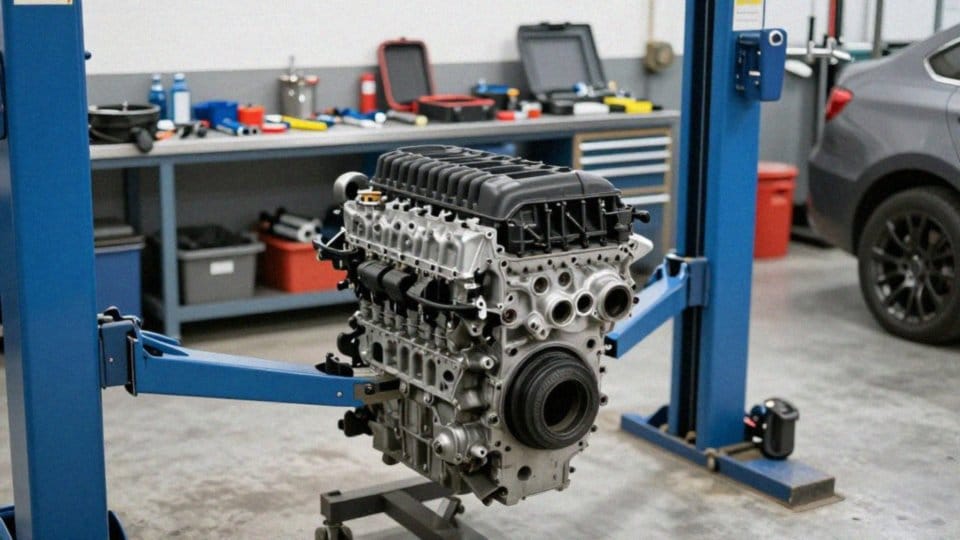

Jak rozpoznać zużycie panewek wału korbowego?
| Objaw | Opis | Skutek |
|---|---|---|
| Stukanie korbowodu | Charakterystyczny dźwięk | Wskazuje na zużycie panewek |
| Zwiększone zużycie oleju | Przedmuch oleju | Spalanie oleju w komorze spalania |
| Uszkodzenie panewek | Niewłaściwe smarowanie | Zatarcie silnika |
Wczesne dostrzeżenie sygnałów świadczących o zużyciu panewek to najlepszy sposób, by uchronić silnik przed całkowitą destrukcją. Alarmującym objawem bywa charakterystyczny stukot dochodzący z okolic wału korbowego, który staje się szczególnie słyszalny tuż po rozruchu na zimno lub w trakcie jazdy pod dużym obciążeniem. Kierowcy często zgłaszają też niepokojące wibracje oraz nagłą utratę dynamiki pojazdu, co jest bezpośrednim skutkiem nierównej pracy cylindrów.
Podczas wizyty w serwisie kluczem do postawienia trafnej diagnozy jest dokładna analiza oleju silnikowego. Jeśli w cieczy zauważyć można drobiny metali, takich jak:
- miedź,
- ołów,
- żelazo.
Stanowi to dowód na postępujące ścieranie się warstw ślizgowych. Warto też monitorować poziom środka smarnego, ponieważ jego zwiększone zużycie niemal zawsze towarzyszy powiększającym się luzom. Precyzyjna ocena stanu technicznego wymaga użycia mikrometru, który pozwoli sprawdzić czop wału w wielu punktach i tym samym wykluczyć ewentualne odkształcenia. Równie istotna jest weryfikacja luzu montażowego, która potwierdza, czy poszczególne elementy wciąż trzymają się zaleceń producenta.
W przypadku wykrycia śladów przegrzania materiału lub nadmiernych luzów konieczna staje się wymiana panewek oraz dokładne sprawdzenie stanu wału korbowego. Tylko takie kompleksowe podejście pozwala uniknąć kosztownej awarii wynikającej z degradacji powierzchni współpracujących.
Jak analiza oleju wykrywa uszkodzenia panewek?
Kondycję panewek najskuteczniej ocenisz poprzez dokładną analizę próbki oleju. W laboratorium badamy stężenie metali, takich jak:
- miedź,
- ołów,
- cyna,
- żelazo.
Ich obecność w środku smarnym jest zazwyczaj sygnałem ostrzegawczym o wycieraniu się wkładki lub warstwy ślizgowej. Systematyczne sprawdzanie stanu cieczy pozwala wyłapać te negatywne procesy na wczesnym etapie, co daje nam szansę na interwencję serwisową, zanim dojdzie do poważnej awarii silnika. Bardziej zaawansowana diagnostyka obejmuje również:
- badanie cząstek stałych,
- zawartości popiołu,
- monitorowanie zmian lepkości.
Warto pamiętać, że przegrzewanie jednostki napędowej, wynikające często z odkładania się osadów lub problemów z filtrem DPF, drastycznie obniża właściwości ochronne zarówno syntetyków, jak i olejów mineralnych. Aby rzetelnie zinterpretować uzyskane wyniki, nie można patrzeć na nie w oderwaniu od rzeczywistości. Kluczowe jest zestawienie ich z historią serwisową, przebiegiem oraz stylem jazdy kierowcy. Dopiero połączenie analizy chemicznej, pomiarów ciśnienia oleju i weryfikacji zawartości filtra pozwala precyzyjnie wskazać źródło problemów materiałowych. Wykrycie drobin metali to wyraźny impuls do bezzwłocznego sprawdzenia panewek i łożysk, co pozwoli uchronić układ korbowy przed kosztownym zniszczeniem.
Kiedy wymieniać panewki i regenerować wał korbowy?
Wymiana panewek staje się niezbędna, gdy diagnostyka ujawni nadmierne luzy na korbowodach lub czopach głównych. O konieczności tej naprawy świadczą również metaliczne opiłki w oleju oraz zmiany w strukturze powierzchni ślizgowych. Decyzję o serwisie podejmujemy także w stanach awaryjnych, takich jak:
- obrócenie panewki,
- ryzyko zatarcia jednostki napędowej,
- spadki ciśnienia w układzie smarowania.
Sama procedura zazwyczaj wymusza demontaż wału korbowego. Doświadczony mechanik ocenia stan gładzi czopów za pomocą mikrometru, a wyniki wykraczające poza fabryczne tolerancje obligują nas do regeneracji elementu. Proces ten może obejmować:
- szlifowanie,
- nakładanie nowych powłok,
- precyzyjne docieranie powierzchni.
W sytuacjach, gdy zużycie wyklucza regenerację, jedynym wyjściem pozostaje zakup nowego wału lub sprawdzonego zamiennika. Po montażu nowych części silnik wymaga troski, zwłaszcza przez pierwsze 500 kilometrów. W tym czasie kluczowe jest tzw. docieranie panewek: unikamy wtedy maksymalnych obciążeń, pozwalając podzespołom na optymalne dopasowanie. Po tym dystansie warto ponownie sprawdzić czystość układu olejowego.
Dbanie o długowieczność układu korbowego opiera się przede wszystkim na regularności. Przestrzeganie terminów wymiany oleju i filtrów, zgodnie z zaleceniami producenta, skutecznie chroni warstwy ślizgowe przed degradacją. Pamiętajmy, że każda ingerencja mechaniczna powinna wieńczyć kontrola luzu montażowego, która gwarantuje właściwą pracę części w filmie olejowym. Precyzyjna diagnostyka i dbałość o parametry smarowania to w praktyce najprostszy sposób, by uniknąć kosztownego zatarcia silnika.
