Czym są płyty jumbo i kiedy je stosować?

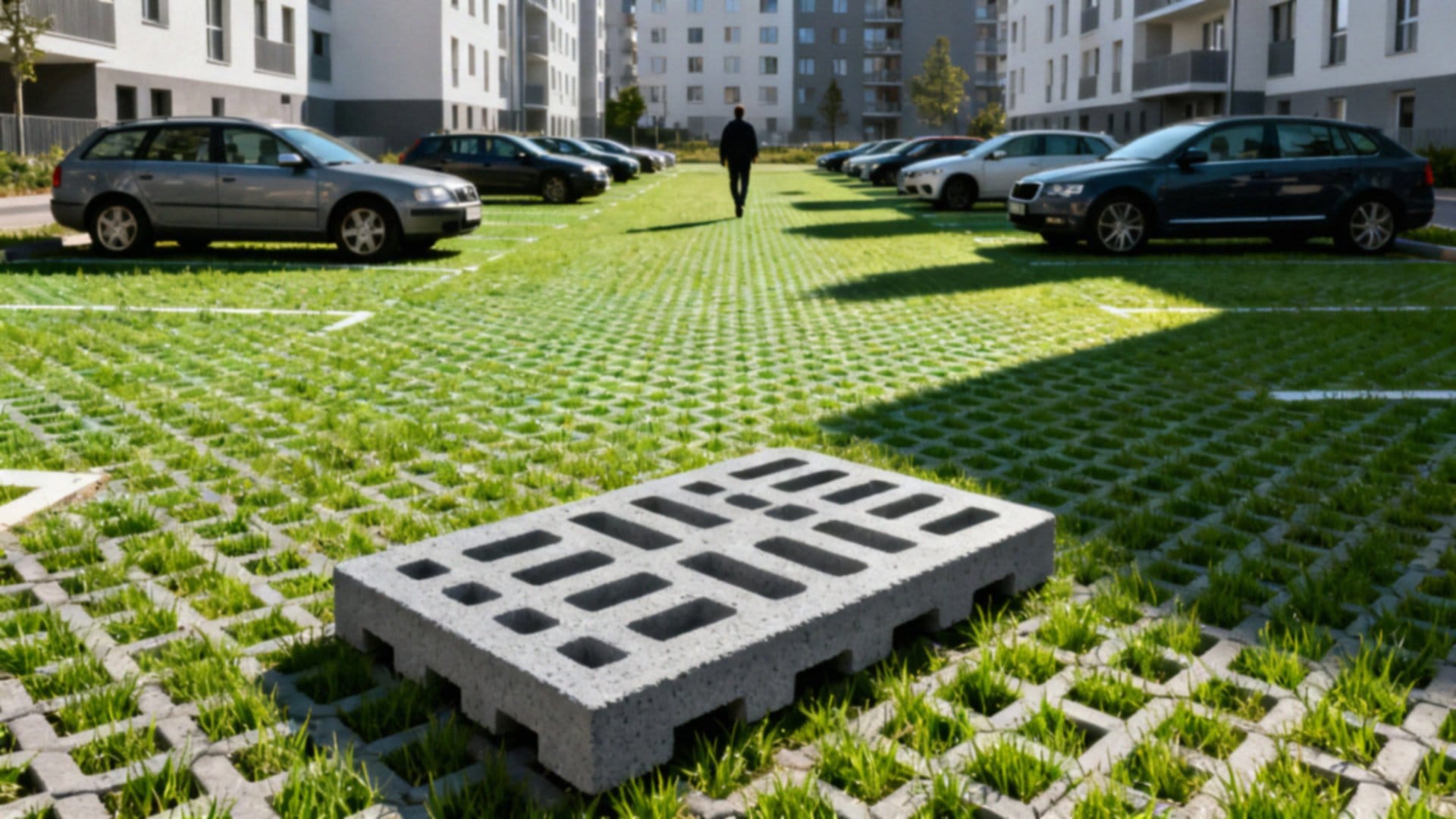

Płyty typu Jomb, znane powszechnie jako płyty Jumbo, to prefabrykowane elementy żelbetowe o charakterystycznej, ażurowej konstrukcji. Dzięki zastosowaniu betonu o wyjątkowej wytrzymałości, nawierzchnie z nich wykonane bez trudu znoszą nawet bardzo duże obciążenia, co czyni je idealnym wyborem przy szybkiej budowie:
- parkingów,
- placów manewrowych,
- dróg dojazdowych.
To, co wyróżnia te prefabrykaty, to otwory wypełniające całą strukturę. Umożliwiają one swobodne odprowadzanie deszczówki wprost do gleby, co sprzyja naturalnej retencji i znacząco odciąża systemy kanalizacji miejskiej. Taka funkcjonalność otwiera drzwi do ciekawych rozwiązań architektonicznych, jak choćby zielone parkingi, w których wolne przestrzenie wypełnia się kruszywem lub roślinnością. Wybór tego rozwiązania jest zasadny wszędzie tam, gdzie kluczowe jest połączenie wysokiej nośności z efektywnym drenażem terenu.
Wykorzystuje się je nie tylko do tworzenia utwardzeń tymczasowych czy stałych, ale również do stabilizacji skarp. Pamiętajmy jednak, że fundamentem sukcesu jest stabilność podłoża – przy gruntach słabonośnych niezbędne będzie przygotowanie odpowiedniej podbudowy przed przystąpieniem do układania płyt. Inwestycja w ten sposób zapewnia nie tylko trwałość, ale także estetyczne wykończenie terenu przy zachowaniu pełnej przejezdności nawet dla ciężkich pojazdów.
Jak wykonać korytowanie i profilowanie spadków?
| Etap | Czynność | Cel |
|---|---|---|
| Korytowanie | Wyprofilowanie koryta z odpowiednim spadkiem poprzecznym | Zapewnienie stabilności i odprowadzania wody |
| Wyrównanie podłoża | Wyrównanie terenu po korytowaniu | Przygotowanie do układania płyt |
| Warstwa nośno-drenażowa | Wykonanie warstwy w przypadku słabonośnego gruntu | Wzmocnienie podłoża i drenaż |
| Podsypka | Wysypanie mieszanki piasku i cementu | Zapewnienie przylegania płyt do podłoża |
Korytowanie to w praktyce usunięcie wierzchniej warstwy humusu na konkretną głębokość, co tworzy właściwą przestrzeń pod przyszłą podbudowę. Cały proces rozpoczynamy od:
- wytyczenia pasa drogowego,
- oczyszczenia terenu z wszelkich przeszkód, w tym korzeni czy większych kamieni.
Jeśli natrafimy na grunty o słabej nośności, musimy odpowiednio poszerzyć koryto, aby zapewnić stabilność przyszłej warstwie nośno-drenażowej. Kluczem do trwałości nawierzchni jest poprawne profilowanie spadków, które gwarantuje sprawne odprowadzanie wody. Nie można zapominać o:
- właściwym nachyleniu poprzecznym,
- idealnie wyrównanym i dobrze utwardzonym dnie koryta.
Pracując przy skarpach, profilowanie zawsze zaczynamy od dolnej krawędzi, stale monitorując poziomy na każdym etapie prac. Zabezpieczenie konstrukcji przed osunięciem wymaga też przemyślanego obramowania lub wykonania specjalnej ostrogi stabilizującej. Dzięki precyzji w przygotowaniu podłoża skutecznie minimalizujemy późniejsze ryzyko pękania nawierzchni, dlatego każdy krok powinien być ściśle weryfikowany z projektem.
Jak wyrównać i zagęścić podłoże?
| Aspekt podłoża | Wpływ na płyty | Konsekwencje |
|---|---|---|
| Nieprzygotowany grunt | Płyty nie przylegają całą powierzchnią | Pękanie płyt |
| Prawidłowo przygotowane podłoże | Płyty idealnie przylegają | Stabilność i trwałość nawierzchni |
| Słabonośny grunt rodzimy | Wymaga dodatkowej warstwy | Brak stabilności bez warstwy nośno-drenażowej |
| Warstwa podsypki (piasek+cement) | Płyta idealnie dolega do podłoża | Zapewnienie stabilności |
Wyrównywanie podłoża sprowadza się do usunięcia zbędnych resztek oraz nadania powierzchni kształtu zgodnego z założeniami projektowymi. Aby uzyskać idealny poziom pod płyty ażurowe, ekipy budowlane sięgają po specjalistyczne łaty i linki pomiarowe, które pozwalają na bieżąco kontrolować geometrię terenu. Kluczowe jest tu dbanie o pełną jednolitość podbudowy na każdym etapie prac.
Solidne zagęszczenie gruntu oraz warstw nośnych wymaga użycia profesjonalnych zagęszczarek, dobranych ściśle do rodzaju użytego materiału. W miejscach o ograniczonym udźwigu, gdzie grunt bywa niestabilny, niezastąpione okazuje się kruszywo łamane – to ono buduje fundament trwałości całej konstrukcji. Zgodność z normą PN-S-02205:1998 jest w tym przypadku niezbędna, gdyż to właśnie ona wyznacza standardy bezpieczeństwa i właściwej nośności.
Warto pamiętać, że wszelkie skróty czy zaniedbania na tym etapie szybko dają o sobie znać. Brak odpowiedniego zagęszczenia to najprostsza droga do późniejszego osiadania płyt czy nawet ich pękania pod naciskiem cięższych pojazdów. Dopiero gdy podłoże zyska wymaganą twardość, można bezpiecznie przejść do kolejnego kroku, jakim jest wysypanie podsypki piaskowo-cementowej.
Kiedy jest potrzebna warstwa nośno-drenażowa?
W miejscach o słabej nośności gruntu lub poddanych dużym obciążeniom, warstwa nośno-drenażowa staje się niezbędnym fundamentem. Jej głównym zadaniem jest sprawne odprowadzanie wód gruntowych, co bezpośrednio przekłada się na długowieczność nawierzchni i zabezpiecza ją przed osiadaniem oraz skutkami mrozów. Szczególne znaczenie ma to w przypadku gruntów spoistych i słabo przepuszczalnych, gdzie wykonanie solidnej podbudowy z kruszywa o właściwej frakcji jest wymogiem technologicznym.
Stosuje się ją wszędzie tam, gdzie kluczowe jest odizolowanie podsypki od niestabilnego podłoża, co jest szczególnie istotne przy intensywnym natężeniu ruchu kołowego. Konstrukcja ta zazwyczaj opiera się na kruszywie łamanym – po mechanicznym zagęszczeniu tworzy ono wyjątkowo stabilną bazę pod prefabrykaty. Sukces w tym przypadku zależy od precyzyjnego dopasowania grubości warstw i rodzaju materiału do lokalnej specyfiki terenu.
Tak przygotowane podłoże gwarantuje, że płyty będą do niego idealnie przylegać, co praktycznie eliminuje ryzyko ich klawiszowania w trakcie użytkowania. Inwestycja w tak wyprofilowaną podbudowę to w istocie najskuteczniejszy sposób na zwiększenie nośności placów manewrowych i dróg, zapewniający im stabilność na lata.
Jak wykonać podsypkę piaskowo-cementową i wypełnić dylatacje?
Podsypkę piaskowo-cementową rozprowadź równomiernie na uprzednio przygotowanym podłożu, ściśle trzymając się założeń projektowych. Kluczowe jest, aby grubość tej warstwy gwarantowała idealne przyleganie płyt. Po rozłożeniu materiału przystąp do jego profilowania i mechanicznego zagęszczenia.
Podczas układania nawierzchni pamiętaj o zachowaniu dylatacji o szerokości od pół do jednego centymetra – to najprostszy sposób, by uniknąć pęknięć i skutecznie rozładować naprężenia. Powstałe luki oraz otwory w samych płytach wypełnij piaskiem lub innym materiałem zalecanym przez projektantów.
W wybranych realizacjach niezbędne może okazać się dodatkowe zamulenie nawierzchni, co wyraźnie zwiększa stabilność konstrukcji przed oddaniem jej do pełnego użytku. Cały proces musi być zgodny z normą PN-S-02205:1998, która precyzyjnie definiuje wymagane parametry nośności i zagęszczenia gruntu.
Już na etapie tworzenia projektu warto zwrócić szczególną uwagę na:
- system drenażu,
- właściwe wykonanie przerw dylatacyjnych.
Dzięki dopełnieniu tych formalności i wypełnieniu wszystkich szczelin, uzyskana nawierzchnia będzie w pełni gotowa do pracy pod dopuszczalnym obciążeniem.
Jak układać płyty: ręcznie czy mechanicznie?
Wybór techniki montażu jest determinowany gabarytami prefabrykatów oraz wielkością inwestycji. Jeśli mamy do czynienia z niewielkimi elementami i ograniczonym terenem, ręczne układanie płyt ażurowych okazuje się całkowicie wystarczające. W takim przypadku kluczowe jest jednak precyzyjne wyznaczenie linii za pomocą sznurków traserskich, co nie tylko gwarantuje estetyczny wygląd placu, ale przede wszystkim zapewnia równomierne rozłożenie nacisku na podłoże.
Dla ciężkich płyt typu Jumbo praca ręczna to zbyt duże wyzwanie, dlatego konieczne jest wykorzystanie maszyn. Zastosowanie dźwigów lub koparek wyposażonych w specjalne chwytaki znacząco przyspiesza roboty, eliminując jednocześnie ryzyko wyszczerbienia krawędzi. Profesjonalny sprzęt pozwala umieścić prefabrykat w docelowym punkcie za pierwszym razem, co oszczędza czas potrzebny na kosztowne poprawki.
Finalny efekt zależy od idealnego przylegania płyty do gruntu, dlatego po zakończeniu montażu niezbędna jest weryfikacja poziomu i ewentualna korekta ustawienia. Mechanizacja prac jest szczególnie opłacalna przy budowie dróg dojazdowych czy rozległych placów manewrowych, gdzie priorytetem jest szybkość wykonania i wieloletnia trwałość konstrukcji. Proces dopełnia natychmiastowe zasypywanie otworów po ułożeniu każdego rzędu – to prosta metoda na stabilizację nawierzchni, która przygotowuje grunt pod ostateczne prace wykończeniowe i montaż obrzeży.
Jak zabezpieczyć płyty przed osunięciem?
Skuteczne zabezpieczenie nawierzchni z płyt typu Jomb przed osuwaniem się jest kluczowe, szczególnie gdy mamy do czynienia ze skarpami lub wymagającym, pochyłym terenem. Prace najlepiej rozpocząć od najniższego punktu wzniesienia, tworząc u jego podstawy solidną ostrogę z betonu albo kruszywa. Ta konstrukcja przejmuje główne siły parcia i skutecznie powstrzymuje pełzanie gruntu.
Aby całość była jeszcze bardziej stabilna, warto sięgnąć po:
- kotwy lub specjalne kołki gruntowe, które trwale zwiążą prefabrykaty z podłożem,
- sztywne obramowanie blokujące przesunięcia płyt.
Równie istotną rolę odgrywa odpowiedni system odwodnienia. Sprawny drenaż redukuje parcie wody wewnątrz warstw podbudowy, co chroni przed erozją i podmywaniem materiału sypkiego. Ciekawym i ekologicznym sposobem na dodatkowe umocnienie jest obsadzenie otworów roślinnością – rozbudowany system korzeniowy nie tylko zwiększa retencję wody, ale także naturalnie wiąże podłoże.
Na koniec pamiętajmy o regularnej konserwacji. Bieżące usuwanie zanieczyszczeń, kontrola stanu technicznego płyt oraz szybka wymiana pojedynczych, uszkodzonych elementów to jedyny sposób, by przez lata utrzymać nośność konstrukcji i ochronić ją przed destrukcyjnym wpływem warunków atmosferycznych.
